16- CNC Programlamada Kayıt Komutları Nelerdir?

16- CNC Programlamada Kayıt Komutları Nelerdir?

CNC programlama için üç referans noktası, birlikte çalışmak için uyumlu hale getirilmelidir. Parça ve kesici takım (yani takım ucu) için referans noktalarını bilmek ve bunları birbirine uydurmak için bazı araçlara ihtiyaç vardır.

Kontrol sistemine, her birinin makine çalışma alanı içinde kullanılmadan önce fiziksel konumunu aktaracak araçlar olmalıdır. Tüm bu işlemleri yapmanın en eski yöntemi, takımın mevcut konumunu program aracılığı ile kontrol sistemine kaydetmektir. Bu yöntem, konum kaydı adında bir komutu kullanır.

POZİSYON KAYIT KOMUTU

Takım konumu için hazırlık komutu, işleme merkezlerinde G92 ve torna tezgahlarında genellikle G50’dir.

G92 Konum kayıt komutu (frezede kullanılır)
G50 Konum kayıt komutu (tornalamada kullanılır)

CNC torna tezgahlarında G92 komutunu kullananlara rastlamak mümkündür. Ancak Fanuc ve benzeri kontrol sistemleri ile kontrol edilen tezgahlar da genellikle G50 kullanılır.

16-cnc-programlamada-kayit-komutlari-nelerdır-cnc-kontrol-ekrani

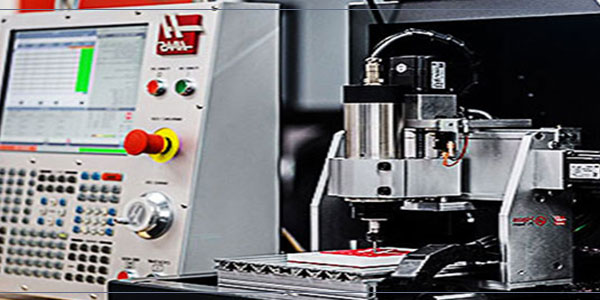

CNC Kontrol Ekranı

Her iki komutta aynı işlevi görür. Verilen bilgiler her iki komut için de geçerlidir. Modern CNC programlamada her iki konum kaydı, İş Ofsetleri ve Takım Uzunluğu Ofseti olarak adlandırılan daha karmaşık ve esnek bir özellikle değiştirildi.

CNC programlama için üç referans noktası, birlikte çalışmak için uyumlu hale getirilmelidir. Parça ve kesici takım (yani takım ucu) için referans noktalarını bilmek ve bunları birbirine uydurmak için bazı araçlara ihtiyaç vardır.

Kontrol sistemine, her birinin makine çalışma alanı içinde kullanılmadan önce fiziksel konumunu aktaracak araçlar olmalıdır. Tüm bu işlemleri yapmanın en eski yöntemi, takımın mevcut konumunu program aracılığı ile kontrol sistemine kaydetmektir. Bu yöntem, konum kaydı adında bir komutu kullanır.

POZİSYON KAYIT KOMUTU

Takım konumu için hazırlık komutu, işleme merkezlerinde G92 ve torna tezgahlarında genellikle G50’dir.

G92 Konum kayıt komutu (frezede kullanılır)
G50 Konum kayıt komutu (tornalamada kullanılır)

CNC torna tezgahlarında G92 komutunu kullananlara rastlamak mümkündür. Ancak Fanuc ve benzeri kontrol sistemleri ile kontrol edilen tezgahlar da genellikle G50 kullanılır.

16-cnc-programlamada-kayit-komutlari-nelerdır-cnc-kontrol-ekrani

CNC Kontrol Ekranı

Her iki komutta aynı işlevi görür. Verilen bilgiler her iki komut için de geçerlidir. Modern CNC programlamada her iki konum kaydı, İş Ofsetleri ve Takım Uzunluğu Ofseti olarak adlandırılan daha karmaşık ve esnek bir özellikle değiştirildi.
