21- CNC Programlamada Makine Referans Pozisyonu Nedir?

21- CNC Programlamada Makine Referans Pozisyonu Nedir?

Kontrol sisteminin kesici takımı bulunduğu konumdan makine referans konumuna getirme yetenekleri, günümüz CNC sistemlerinin sunduğu en kritik özelliklerden biridir.

Programcı ve operatörler için makine referans konumu ile ana konum ya da makine sıfır konumu aynı anlama gelir. Bu konum, her eksenin hareket sınırlarından birinde o anki makine kızaklarının konumudur. Tam konumu makine üreticisi tarafından belirlenen bu veri, makinenin çalışma ömrü boyunca sabit kalır.

Kontrol sisteminden komut verilmesi durumunda, MDI işleminde ya da bir program kullanılarak bu konuma dönüş otomatik olarak sağlanır.

21- CNC Programlamada Makine Referans Pozisyonu Nedir?

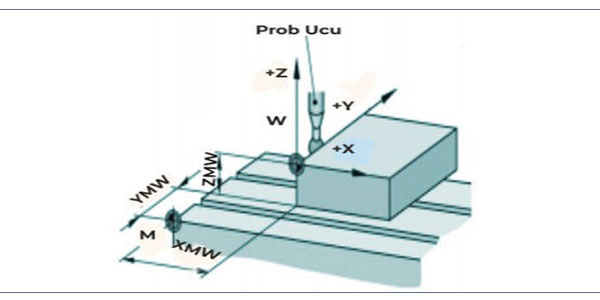

Prob Ucu Sıfır Noktası Tanıtılması

MAKİNE REFERANS POZİSYONU

Makine referans konumu, işlem öncesi ayarların yapılması amaçlıdır. Bir CNC makinesinin gerçekten hassas bir işleme makinesi olabilmesi için, yüksek kaliteli bileşenler haricinde makine başlangıç noktası olarak kabul edilebilecek bir ana konuma sahip olması gerekir.

Makine referans konumu tam olarak bu işlevi görür. Makine sıfır noktası, CNC makinelerinde ihtiyaç duyulması halinde kontrol paneli, MDI ya da bir program kodunun çalıştırılması aracılığıyla erişilebilen sabit bir konumdur.

21-cnc-programlamada-makıne-referans-pozsıyonu-nedır-tornada-parca-ısleme

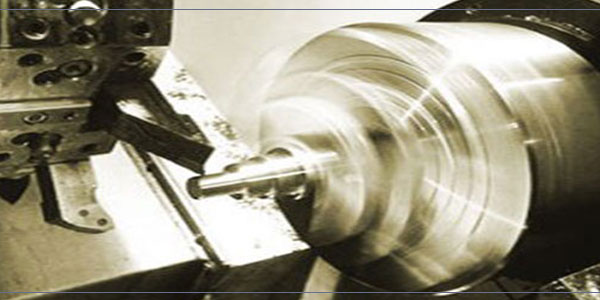

Tornada Parça İşleme

İşleme Merkezleri

CNC işleme merkezlerinin tasarımı her model için farklılıklara sahip olsa da, XY görünümünde makine sıfır noktası için yalnızca dört olası konum vardır:

  • Makinenin sol alt köşesi
  • Makinenin sol üst köşesi
  • Makinenin sağ alt köşesi
  • Makinenin sağ üst köşesi

Yeni bir programa başlanırken ilk bölümün makine sıfır konumundan başlatılması oldukça yaygın ve normal bir durumdur. Çoğunlukla makine sıfır konumunda yapılan takım değişikliği sonrası ve program sona erdiğinde buraya dönmek gerekli olur. Bu nedenle yukarıda saydığımız dört alternatiften bir ya da birkaçı, parça kurulumu ve işleme yapıldıktan sonra parçanın çıkarılması için uygun olmayabilir.

Kontrol sisteminin kesici takımı bulunduğu konumdan makine referans konumuna getirme yetenekleri, günümüz CNC sistemlerinin sunduğu en kritik özelliklerden biridir.

Programcı ve operatörler için makine referans konumu ile ana konum ya da makine sıfır konumu aynı anlama gelir. Bu konum, her eksenin hareket sınırlarından birinde o anki makine kızaklarının konumudur. Tam konumu makine üreticisi tarafından belirlenen bu veri, makinenin çalışma ömrü boyunca sabit kalır.

Kontrol sisteminden komut verilmesi durumunda, MDI işleminde ya da bir program kullanılarak bu konuma dönüş otomatik olarak sağlanır.

21- CNC Programlamada Makine Referans Pozisyonu Nedir?

Prob Ucu Sıfır Noktası Tanıtılması

MAKİNE REFERANS POZİSYONU

Makine referans konumu, işlem öncesi ayarların yapılması amaçlıdır. Bir CNC makinesinin gerçekten hassas bir işleme makinesi olabilmesi için, yüksek kaliteli bileşenler haricinde makine başlangıç noktası olarak kabul edilebilecek bir ana konuma sahip olması gerekir.

Makine referans konumu tam olarak bu işlevi görür. Makine sıfır noktası, CNC makinelerinde ihtiyaç duyulması halinde kontrol paneli, MDI ya da bir program kodunun çalıştırılması aracılığıyla erişilebilen sabit bir konumdur.

21-cnc-programlamada-makıne-referans-pozsıyonu-nedır-tornada-parca-ısleme

Tornada Parça İşleme

İşleme Merkezleri

CNC işleme merkezlerinin tasarımı her model için farklılıklara sahip olsa da, XY görünümünde makine sıfır noktası için yalnızca dört olası konum vardır:

  • Makinenin sol alt köşesi
  • Makinenin sol üst köşesi
  • Makinenin sağ alt köşesi
  • Makinenin sağ üst köşesi

Yeni bir programa başlanırken ilk bölümün makine sıfır konumundan başlatılması oldukça yaygın ve normal bir durumdur. Çoğunlukla makine sıfır konumunda yapılan takım değişikliği sonrası ve program sona erdiğinde buraya dönmek gerekli olur. Bu nedenle yukarıda saydığımız dört alternatiften bir ya da birkaçı, parça kurulumu ve işleme yapıldıktan sonra parçanın çıkarılması için uygun olmayabilir.
