62- CNC Programlamada Cihaz Arayüzü

62- CNC Programlamada Cihaz Arayüzü

Hatalardan arındırılmış ve en iyi performansı elde etmek üzere optimize edilerek tamamlanmış bir CNC programı, gelecekte tekrar işlenmek ya da referans olarak kullanılmak üzere saklanmalıdır. Bu tip bir programın saklanması için öncelikle CNC belleğine yüklenmesi, test ve optimize edilmesi gerekir. Tamamlanmış bir programı CNC belleğine yüklemek için farklı yöntemler vardır.

62-cnc-programlamada-cıhaz-arayuzu-kontrol-cıhazi-arayuzu

Kontrol Cihazı Arayüzü

En temel ve aynı zamanda vakit alan yöntem, kontrol paneli ve klavyenin kullanılarak doğrudan makineye girilmesidir. Bu yöntemin verimsiz ve hatalara açık oluşu su götürmez bir gerçektir. Fanuc kontrollerde arka plan düzenleme adı verilen bir özellik bulunur. Bu özellik, CNC operatörünün programa müdahale etmesine izin verirken, kumandanın başka bir işleme operasyonunu çalıştırmasına izin veren standart bir özelliktir. Ancak pratikte, operatörlerin çoğu farklı nedenlerle bu özellikten faydalanmaz. CNC belleğine bir program yüklemek ya da program kaldırmak için veri arabirimi adı verilen bir donanım bağlantısı kullanılır. Bir arabirim genelde CNC ünitesinin bilgisayarı ile iletişim kuracak şekilde tasarlanmış elektronik bir aygıttır.

Tipik arayüzler ve depolama ortamları şunlardır:

  • Şerit okuyucu ve şerit delgeç (eski)
  • Veri bantları (eski)
  • Veri kartları (eski)
  • Kabarcık belleği (eski)
  • Disketler (eski ama yine de var)
  • Sabit diskler
  • Çıkarılabilir cihazlar (flash ve USB depolama)
  • ROM (salt okunur bellek) aygıtları
  • … ve diğerleri

Çoğu tescilli olan bu aygıtların çoğu yalnızca özel kablolara değil aynı zamanda aygıtları çalıştırabilen yazılım sürücülerine de ihtiyaç duyar. Bu yazının odak noktası, kolayca monte edilen ve standart yapılandırmaları kullanan bağlantılar olacaktır. Bu cihazların çoğunda RS-232C arabirimi adı verilen ortak bir endüstriyel standart vardır. Prensipte standardı takip eden, fakat bir dereceye kadar sapmaya sahip, bir dizi farklı varyasyon vardır.

62-cnc-programlamada-cıhaz-arayuzu-kabarcık-bellek-nedır

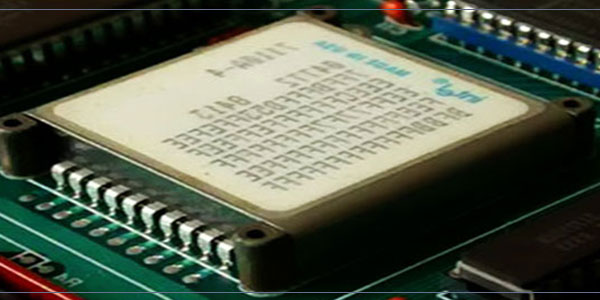

Kabarcık Bellek Nedir

RS-232C ARAYÜZÜ

İki elektronik cihaz arasındaki veri aktarımını sağlamak için her cihaz için aynı standart kuralları kullanan bir dizi ayar gerekir. Her cihaz farklı üreticiler tarafından üretilebildiğinden, tüm üreticilerin bağlı olduğu belirli bir standart olmalıdır. RS-232C tam olarak böyle bir standarttır. RS harfleri “Önerilen Standart” anlamına gelmektedir. Hemen hemen tüm CNC sistemlerinde bir bilgisayar, şerit zımbalayıcı ya da şerit okuyucu ve aynı zamanda RS-232C veya benzeri arayüze sahip konektörler bulunur. Bu port, 25 ve 50 pin konfigürasyonlu iki türe ayrılır. Ve DB-25P ya da DB-25S (erkek/dişi) olarak bilinir. Aşağıdaki şekilde tipik pin yerleşimlerini  görebilirsiniz.

RS-232C portu CNC ünitelerinde genellikle standart bir özellik olarak gelir ve DB-25S tipini kullanır ( S harfi soket tipi olduğu anlamına gelir). CNC programlarını sisteme aktarmak için uygun bir kablo ve iletişim yazılımı ile beraber genellikle harici bir bilgisayar da gerekir. Harici aygıtlar ise esas olarak DB-25P tipini kullanırlar (P harfi pin tipi olduğunu gösterir). Bu tip bir kurulumun maliyeti, flash disk ve USB haricindeki çözümlerden çok daha ucuzdur ve uygun bir yöntemdir.

62- CNC Programlamada Cihaz Arayüzü

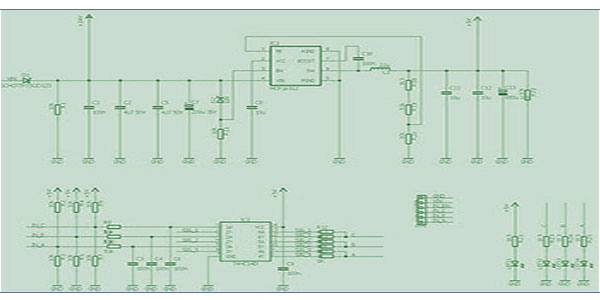

CNC Kontrol İçin Evrensel Arayüz

Bu kurulum sayesinde CNC programı sistem belleğine yüklenir ve orada çalıştırılmak üzere istendiği kadar saklanabilir. Genellikle CNC operatörleri duruma uygun değişiklikler yapar ve işleme süreci sonunda saklanması gereken tüm değişikliklerle beraber tekrar bilgisayara yüklenerek saklanır. Bu yöntem, tek bir CNC makinesinde kullanılabildiği gibi birkaç makinede de iyi çalışır.

Hatalardan arındırılmış ve en iyi performansı elde etmek üzere optimize edilerek tamamlanmış bir CNC programı, gelecekte tekrar işlenmek ya da referans olarak kullanılmak üzere saklanmalıdır. Bu tip bir programın saklanması için öncelikle CNC belleğine yüklenmesi, test ve optimize edilmesi gerekir. Tamamlanmış bir programı CNC belleğine yüklemek için farklı yöntemler vardır.

62-cnc-programlamada-cıhaz-arayuzu-kontrol-cıhazi-arayuzu

Kontrol Cihazı Arayüzü

En temel ve aynı zamanda vakit alan yöntem, kontrol paneli ve klavyenin kullanılarak doğrudan makineye girilmesidir. Bu yöntemin verimsiz ve hatalara açık oluşu su götürmez bir gerçektir. Fanuc kontrollerde arka plan düzenleme adı verilen bir özellik bulunur. Bu özellik, CNC operatörünün programa müdahale etmesine izin verirken, kumandanın başka bir işleme operasyonunu çalıştırmasına izin veren standart bir özelliktir. Ancak pratikte, operatörlerin çoğu farklı nedenlerle bu özellikten faydalanmaz. CNC belleğine bir program yüklemek ya da program kaldırmak için veri arabirimi adı verilen bir donanım bağlantısı kullanılır. Bir arabirim genelde CNC ünitesinin bilgisayarı ile iletişim kuracak şekilde tasarlanmış elektronik bir aygıttır.

Tipik arayüzler ve depolama ortamları şunlardır:

  • Şerit okuyucu ve şerit delgeç (eski)
  • Veri bantları (eski)
  • Veri kartları (eski)
  • Kabarcık belleği (eski)
  • Disketler (eski ama yine de var)
  • Sabit diskler
  • Çıkarılabilir cihazlar (flash ve USB depolama)
  • ROM (salt okunur bellek) aygıtları
  • … ve diğerleri

Çoğu tescilli olan bu aygıtların çoğu yalnızca özel kablolara değil aynı zamanda aygıtları çalıştırabilen yazılım sürücülerine de ihtiyaç duyar. Bu yazının odak noktası, kolayca monte edilen ve standart yapılandırmaları kullanan bağlantılar olacaktır. Bu cihazların çoğunda RS-232C arabirimi adı verilen ortak bir endüstriyel standart vardır. Prensipte standardı takip eden, fakat bir dereceye kadar sapmaya sahip, bir dizi farklı varyasyon vardır.

62-cnc-programlamada-cıhaz-arayuzu-kabarcık-bellek-nedır

Kabarcık Bellek Nedir

RS-232C ARAYÜZÜ

İki elektronik cihaz arasındaki veri aktarımını sağlamak için her cihaz için aynı standart kuralları kullanan bir dizi ayar gerekir. Her cihaz farklı üreticiler tarafından üretilebildiğinden, tüm üreticilerin bağlı olduğu belirli bir standart olmalıdır. RS-232C tam olarak böyle bir standarttır. RS harfleri “Önerilen Standart” anlamına gelmektedir. Hemen hemen tüm CNC sistemlerinde bir bilgisayar, şerit zımbalayıcı ya da şerit okuyucu ve aynı zamanda RS-232C veya benzeri arayüze sahip konektörler bulunur. Bu port, 25 ve 50 pin konfigürasyonlu iki türe ayrılır. Ve DB-25P ya da DB-25S (erkek/dişi) olarak bilinir. Aşağıdaki şekilde tipik pin yerleşimlerini  görebilirsiniz.

RS-232C portu CNC ünitelerinde genellikle standart bir özellik olarak gelir ve DB-25S tipini kullanır ( S harfi soket tipi olduğu anlamına gelir). CNC programlarını sisteme aktarmak için uygun bir kablo ve iletişim yazılımı ile beraber genellikle harici bir bilgisayar da gerekir. Harici aygıtlar ise esas olarak DB-25P tipini kullanırlar (P harfi pin tipi olduğunu gösterir). Bu tip bir kurulumun maliyeti, flash disk ve USB haricindeki çözümlerden çok daha ucuzdur ve uygun bir yöntemdir.

62- CNC Programlamada Cihaz Arayüzü

CNC Kontrol İçin Evrensel Arayüz

Bu kurulum sayesinde CNC programı sistem belleğine yüklenir ve orada çalıştırılmak üzere istendiği kadar saklanabilir. Genellikle CNC operatörleri duruma uygun değişiklikler yapar ve işleme süreci sonunda saklanması gereken tüm değişikliklerle beraber tekrar bilgisayara yüklenerek saklanır. Bu yöntem, tek bir CNC makinesinde kullanılabildiği gibi birkaç makinede de iyi çalışır.
