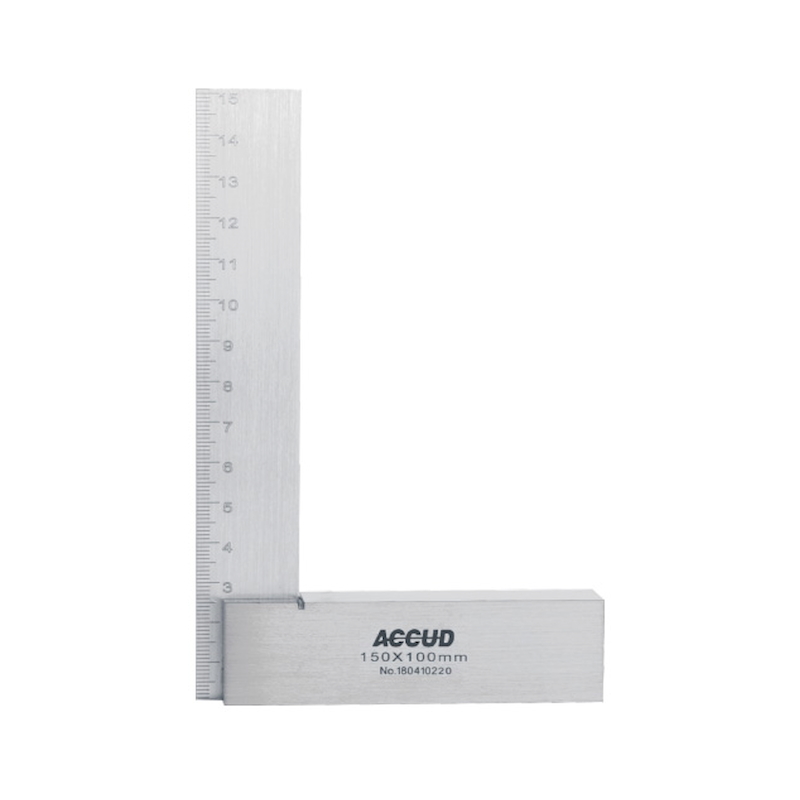

Accud 855 Serisi Geniş Tabanlı ve Cetvelli Makinacı Gönyesi
Karbon çeliğinden yapılmıştır, pas önleyici işlem görmemiştir, sertleştirilmemiştir
Stoğumuzdaki ürünleri atlasfor.com online mağazamızdan satın alabilirsiniz.
Açıklama

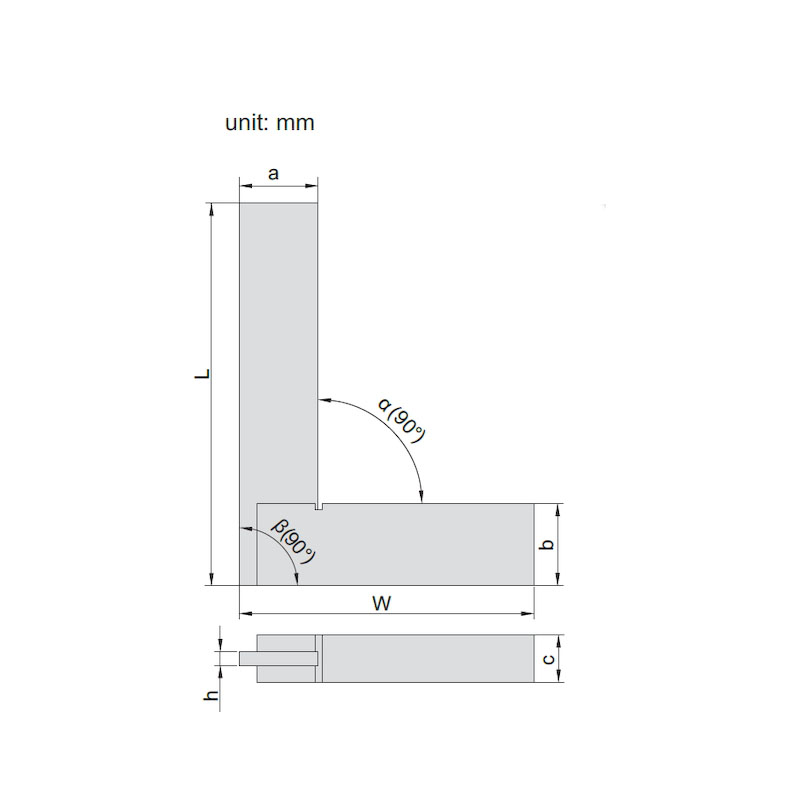

| Kod | Ölçü(LxW) | Diklik | a | b | h | c | |
|---|---|---|---|---|---|---|---|
| İç(α) | Dış(β) | ||||||
| 855-002-02 | 50x30mm | 24µm | 25µm | 16 | 12 | 2,5 | 9 |
| 855-003-02 | 75x50mm | 26µm | 28µm | 16 | 16 | 2,5 | 9 |
| 855-004-02 | 100x70mm | 28µm | 30µm | 19 | 19 | 3 | 12 |
| 855-005-02 | 125x80mm | 31µm | 33µm | 22 | 19 | 3 | 12 |
| 855-006-02 | 150x100mm | 33µm | 35µm | 25 | 25 | 3 | 16 |
| 855-008-02 | 200x130mm | 37µm | 40µm | 30 | 32 | 3 | 16 |
| 855-010-02 | 250x165mm | 42µm | 45µm | 30 | 32 | 3 | 19 |
| 855-012-02 | 300x200mm | 47µm | 50µm | 32 | 32 | 3 | 19 |
| 855-014-02 | 350x200mm | 51µm | 55µm | 38 | 38 | 4.5 | 22 |
| 855-016-02 | 400x200mm | 56µm | 60µm | 38 | 38 | 4.5 | 22 |
| 855-018-02 | 450x250mm | 61µm | 65µm | 44 | 38 | 4.5 | 22 |
| 855-020-02 | 500x300mm | 65µm | 70µm | 44 | 50 | 6 | 25 |
| 855-024-02 | 600x350mm | 75µm | 80µm | 50 | 50 | 6 | 30 |
| 855-030-02 | 750x400mm | 90µm | 95µm | 55 | 55 | 6 | 50 |
| 855-036-02 | 900x500mm | 103µm | 110µm | 65 | 75 | 9 | 50 |
| 855-040-02 | 1000x550mm | 113µm | 120µm | 65 | 75 | 9 | 50 |
