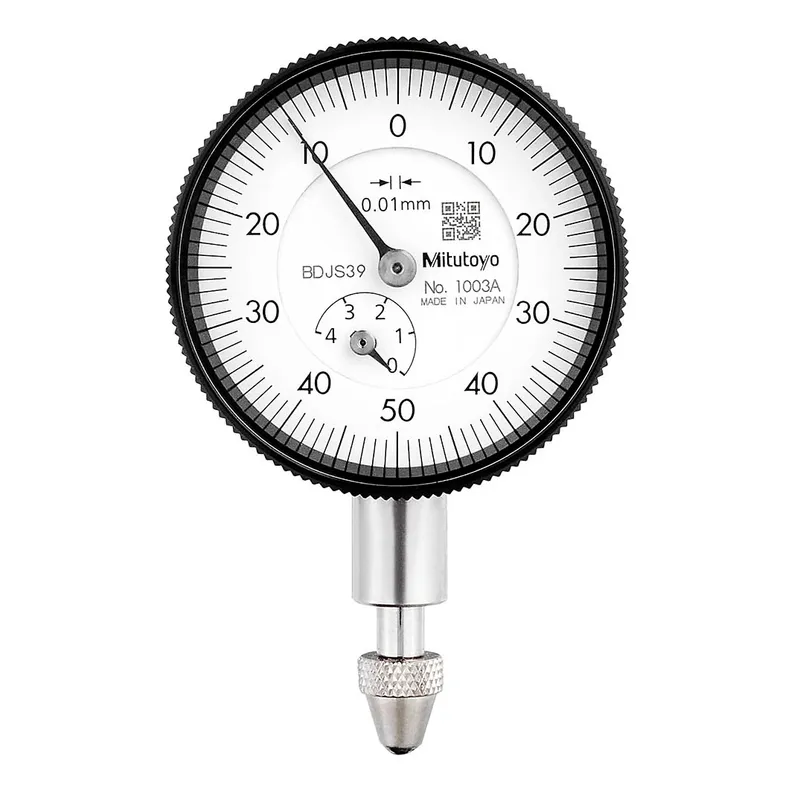

Mitutoyo Seri 1 – 1 Metrik Komparatör Saati
Kompakt , küçük ekran çaplı, metrik model komparatör saati
• Dar alanlarda uygulamalar için küçük çaplı model.
• Ekran çapı ø 31 mm, ø 36 mm, ø 40 mm
Stoğumuzdaki ürünleri atlasfor.com online mağazamızdan satın alabilirsiniz.
Açıklama
| No. | Ölçüm aralığı[mm] | Adım başına ölçüm aralığı |
Okuma hassasiyeti |
Okuma hassasiyeti[mm] |
Her 1/10 turda[µm] | Her 1/2 turda[µm] | Her 1 turda[µm] | ölçüm aralığı[µm] | Histerezis hatası[µm] | Tekrarlanabilirlik [µm] |
|---|---|---|---|---|---|---|---|---|---|---|
| 1003A | 4 | 1 mm | 0-50-0 | 0,01 | 6 | 9 | 10 | 14 | 3,5 | 3 |
| 1003AB | 4 | 1 mm | 0-50-0 | 0,01 | 6 | 9 | 10 | 14 | 3,5 | 3 |
| 1911A-10 | 2,5 | 1 mm | 0-50-0 | 0,01 | 6,5 | 10 | 11 | 13 | 3,5 | 3 |
| 1911AB-10 | 2,5 | 1 mm | 0-50-0 | 0,01 | 6,5 | 10 | 11 | 13 | 3,5 | 3 |
| 1913A-10 | 0,5 | 0,2 mm | 0-100-0 | 0,002 | 2,5 | 4,5 | 5 | 6 | 2,5 | 1 |
| 1913AB-10 | 0,5 | 0,2 mm | 0-100-0 | 0,002 | 2,5 | 4,5 | 5 | 6 | 2,5 | 1 |
| Kod no’su”B” ile bitenler: Duz arka kapaklıdır | ||||||||||

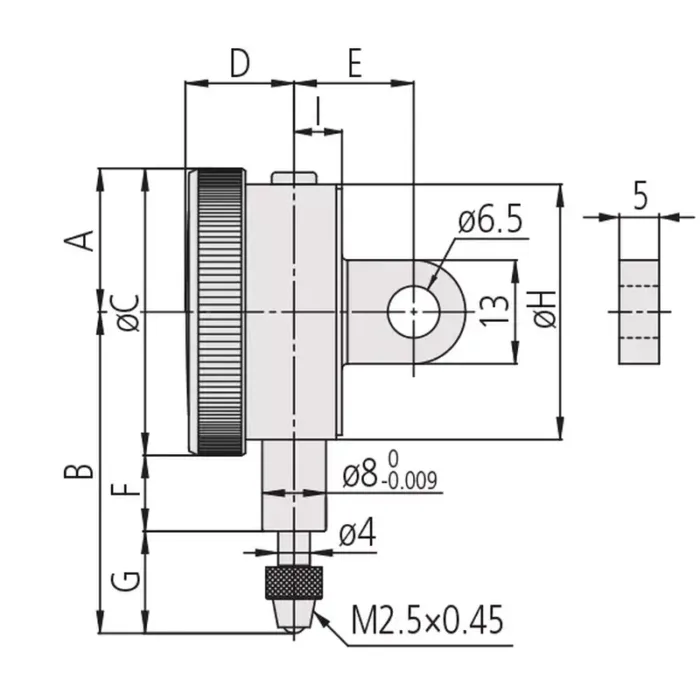

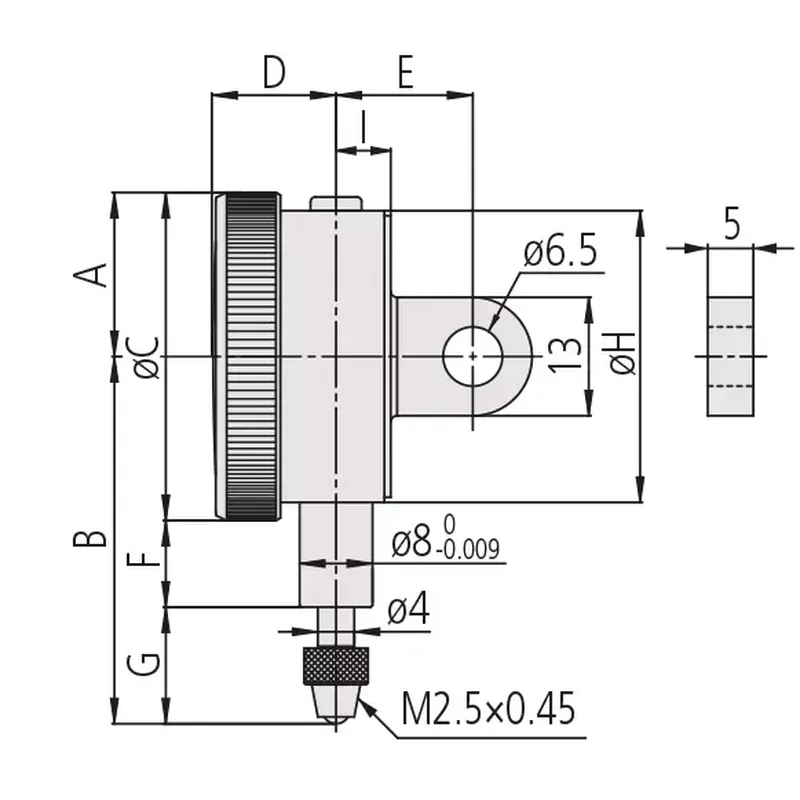

| No. | Ölçüm kuvveti (N) |
Ağırlık [g] |
A [mm] |
B [mm] |
C [mm] |
D [mm] |
e [mm] |
F [mm] |
G [mm] |
H [mm] |
BEN [mm] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1003A | 0,3-1,4 | 51 | 18 | 40,3 | 36 | 13,5 | 15 | 9,5 | 12,8 | 32 | 6 |
| 1003AB | 0,3-1,4 | 48 | 18 | 40,3 | 36 | 13,5 | 15 | 9,5 | 12,8 | 32 | 6 |
| 1911A-10 | 0,3-1,8 | 55 | 15,5 | 42 | 31 | 12,7 | 19,4 | 15,1 | 11,5 | 30 | 6 |
| 1911AB-10 | 0,3-1,8 | 51 | 15,5 | 42 | 31 | 12,7 | 19,4 | 15,1 | 11,5 | 30 | 6 |
| 1913A-10 | 0,3-1,8 | 55 | 15,5 | 39,4 | 31 | 12,7 | 19,4 | 15,1 | 8,9 | 30 | 6 |
| 1913AB-10 | 0,3-1,8 | 51 | 15,5 | 39,4 | 31 | 12,7 | 19,4 | 15,1 | 8,9 | 30 | 6 |
