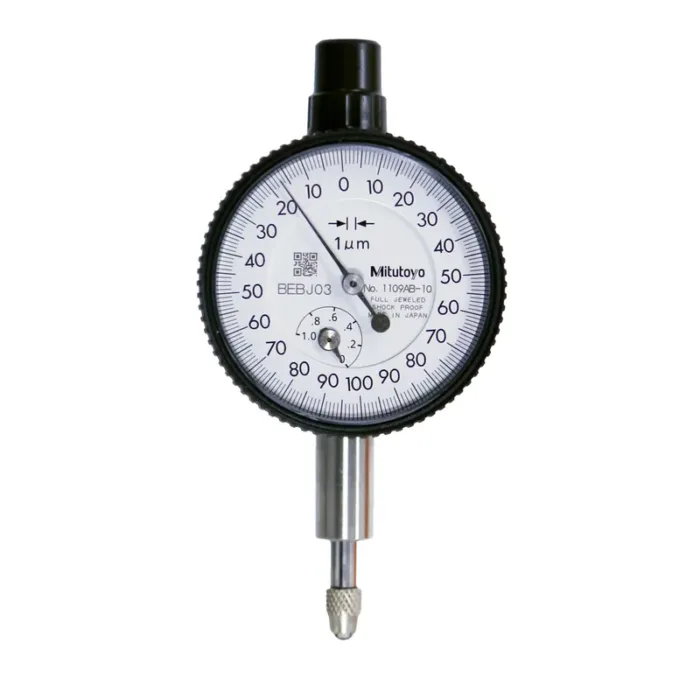

Mitutoyo Seri 1 – 2 Metrik Komparatör Saati
Kompakt model
• Dar alanda uygulamalar için küçük çaplı model.
• Ekran çapı ø 40 mm
Stoğumuzdaki ürünleri atlasfor.com online mağazamızdan satın alabilirsiniz.
Açıklama
| No. | Ölçüm aralığı [mm] |
Adım başına ölçüm aralığı |
Okuma hassasiyeti | Okuma hassasiyeti [mm] |
Her 1/10 turda [µm] |
Her 1/2 turda [µm] |
Her 1 turda [µm] |
ölçüm aralığı [µm] |
Histerezis hatası [µm] |
|---|---|---|---|---|---|---|---|---|---|
| 1109A-10 | 1 | 0,2 mm | 0-100-0 | 0,001 | 2,5 | 4 | 4,5 | 5 | 2 |
| 1109AB-10 | 1 | 0,2 mm | 0-100-0 | 0,001 | 2,5 | 4 | 4,5 | 5 | 2 |
| 1013A-10 | 1 | 0,2 mm | 0-100-0 | 0,002 | 2,5 | 4 | 4,5 | 6 | 2 |
| 1013AB-10 | 1 | 0,2 mm | 0-100-0 | 0,002 | 2,5 | 4 | 4,5 | 6 | 2 |
| 1124A | 3,5 | 0,5 mm | ±0-50 | 0,005 | 5 | 8 | 9 | 12 | 3 |
| 1124AB | 3,5 | 0,5 mm | ±0-50 | 0,005 | 5 | 8 | 9 | 12 | 3 |
| 1040A | 3,5 | 0,5 mm | ±0-50 | 0,01 | 5 | 8 | 9 | 12 | 3 |
| 1040AB | 3,5 | 0,5 mm | ±0-50 | 0,01 | 5 | 8 | 9 | 12 | 3 |
| 1041A | 3,5 | 0,5 mm | 0-25-0 | 0,01 | 5 | 8 | 9 | 12 | 3 |
| 1041AB | 3,5 | 0,5 mm | 0-25-0 | 0,01 | 5 | 8 | 9 | 12 | 3 |
| Kod no’su”B” ile bitenler: Duz arka kapaklıdır | |||||||||

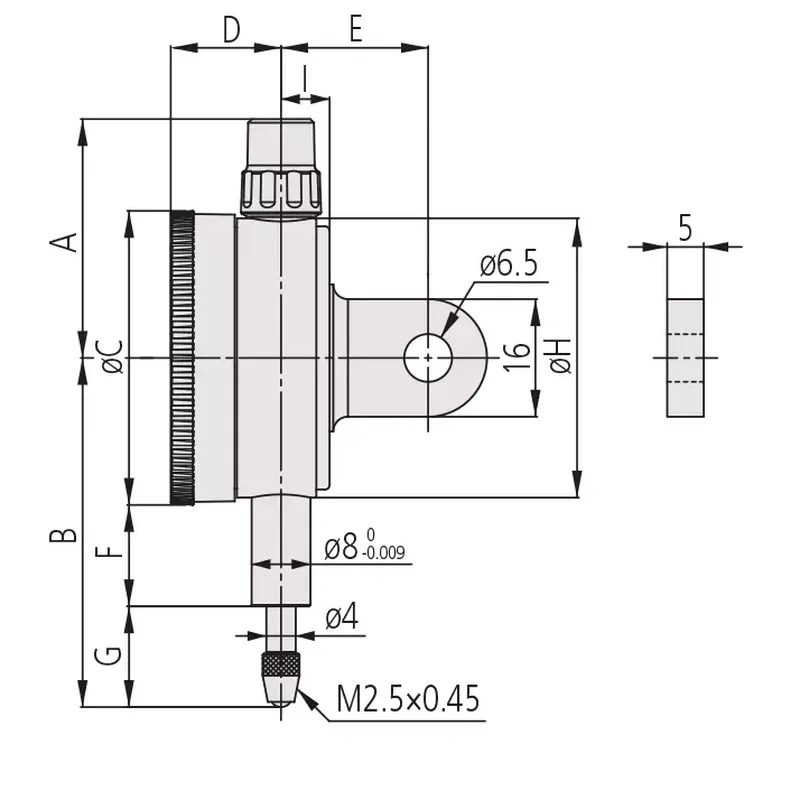

| No. | Tekrarlanabilirlik [µm] | Ölçüm kuvveti (N) |
Ağırlık [g] | A [mm] |
B [mm] |
C [mm] |
D [mm] |
e [mm] | F [mm] |
G [mm] |
H [mm] |
BEN [mm] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1109A-10 | 1 | 0,4-1,5 | 95 | 32,5 | 49 | 40 | 15 | 20 | 13,8 | 15,2 | 38 | 6,6 |
| 1109AB-10 | 1 | 0,4-1,5 | 75 | 32,5 | 49 | 40 | 15 | 20 | 13,8 | 15,2 | 38 | 6,6 |
| 1013A-10 | 1 | 0,4-1,5 | 95 | 32,5 | 49 | 40 | 15 | 20 | 13,8 | 15,2 | 38 | 6,6 |
| 1013AB-10 | 1 | 0,4-1,5 | 75 | 32,5 | 49 | 40 | 15 | 20 | 13,8 | 15,2 | 38 | 6,6 |
| 1124A | 3 | 0,4-1,4 | 90 | 32,5 | 46 | 40 | 15 | 20 | 13,8 | 12,2 | 38 | 6,6 |
| 1124AB | 3 | 0,4-1,4 | 70 | 32,5 | 46 | 40 | 15 | 20 | 13,8 | 12,2 | 38 | 6,6 |
| 1040A | 3 | 0,4-1,4 | 90 | 32,5 | 46 | 40 | 15 | 20 | 13,8 | 12,2 | 38 | 6,6 |
| 1040AB | 3 | 0,4-1,4 | 70 | 32,5 | 46 | 40 | 15 | 20 | 13,8 | 12,2 | 38 | 6,6 |
| 1041A | 3 | 0,4-1,4 | 90 | 32,5 | 46 | 40 | 15 | 20 | 13,8 | 12,2 | 38 | 6,6 |
| 1041AB | 3 | 0,4-1,4 | 70 | 32,5 | 46 | 40 | 15 | 20 | 13,8 | 12,2 | 38 | 6,6 |
