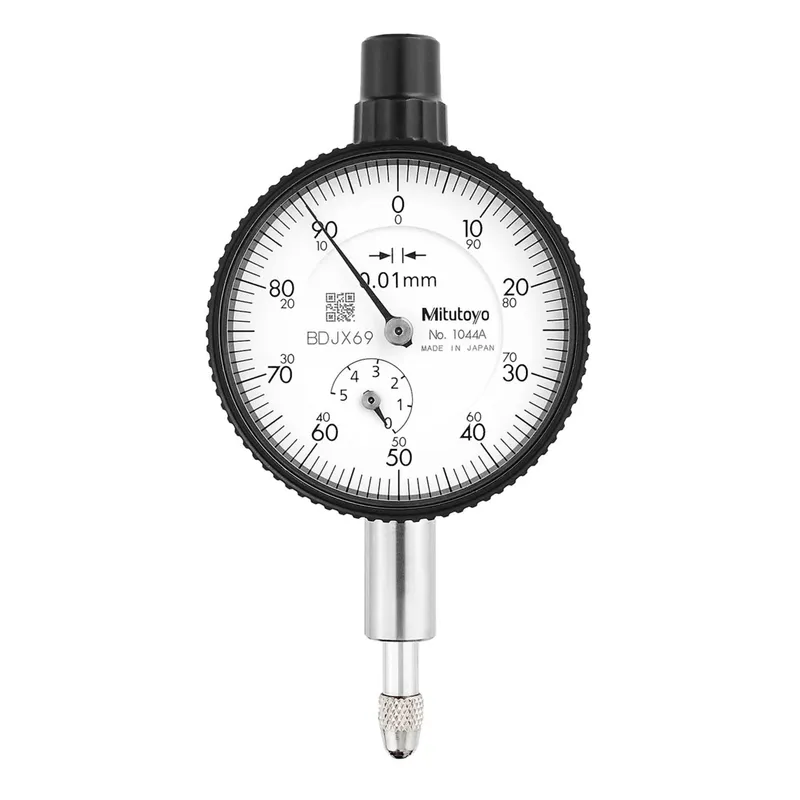

Mitutoyo Seri 1 – 3 Metrik Komparatör Saati
Kompakt model
• Dar alanda uygulamalar için küçük çaplı model.
• Ekran çapı ø 40 mm
Stoğumuzdaki ürünleri atlasfor.com online mağazamızdan satın alabilirsiniz.
Açıklama
| No. | Ölçüm aralığı[mm] | Adım başına ölçüm aralığı |
Okuma hassasiyeti |
Okuma hassasiyeti [mm] |
Her 1/10 turda[µm] |
Her 1/2 turda [µm] |
Her 1 turda [µm] |
ölçüm aralığı[µm] | Histerezis hatası [µm] |
Tekrarlanabilirlik[µm] | Ölçüm kuvveti (N) [N] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1044A | 5 | 1 mm | ±0-100 | 0,01 | 5 | 9 | 10 | 12 | 3 | 3 | 0,4-1,4 |
| 1044AB | 5 | 1 mm | ±0-100 | 0,01 | 5 | 9 | 10 | 12 | 3 | 3 | 0,4-1,4 |
| 1044A-15 | 5 | 1 mm | ±0-100 | 0,01 | 5 | 9 | 10 | 12 | 3 | 3 | 0,1-0,4 |
| 1044AB-15 | 5 | 1 mm | ±0-100 | 0,01 | 5 | 9 | 10 | 12 | 3 | 3 | 0,1-0,4 |
| 1044A-60 | 5 | 1 mm | ±0-100 | 0,01 | 5 | 9 | 10 | 12 | 3 | 3 | 0,4-2 |
| 1044AB-60 | 5 | 1 mm | ±0-100 | 0,01 | 5 | 9 | 10 | 12 | 3 | 3 | 0,4-2 |
| 1045A | 5 | 1 mm | 0-50-0 | 0,01 | 5 | 9 | 10 | 12 | 3 | 3 | 0,4-1,4 |
| 1045AB | 5 | 1 mm | 0-50-0 | 0,01 | 5 | 9 | 10 | 12 | 3 | 3 | 0,4-1,4 |
| * 1044SB-15 Düşük ölçüm kuvvetli model. Sadece dikey konumda kullanın (ölçüm ucu aşağı doğrudur) | |||||||||||

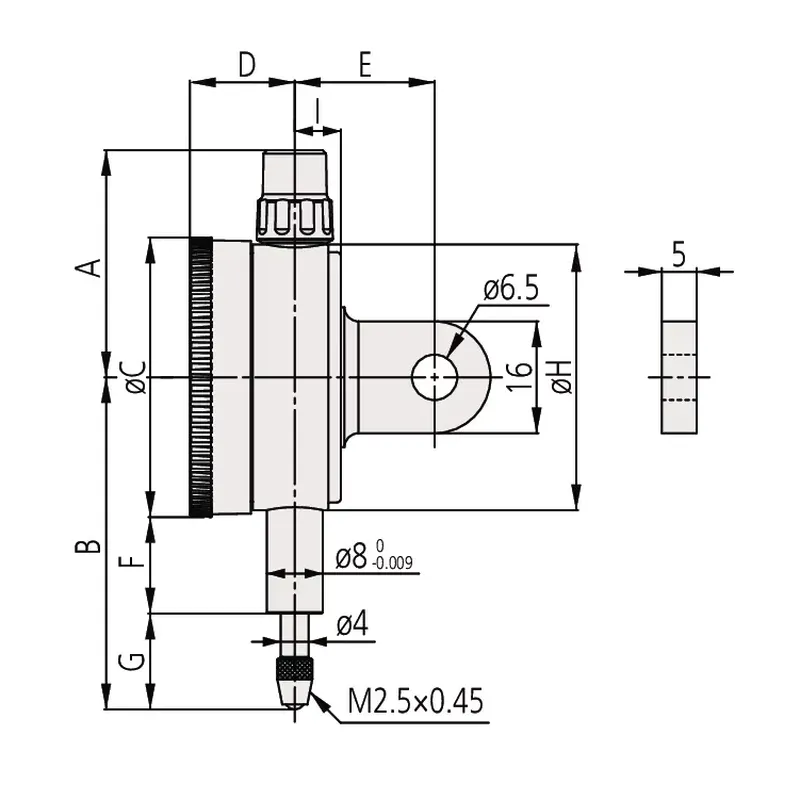

| No. | Ağırlık[g] | A[mm] | B[mm] | C[mm] | D[mm] | e[mm] | F[mm] | G[mm] | H[mm] | BEN[mm] |
|---|---|---|---|---|---|---|---|---|---|---|
| 1044A | 90 | 32,5 | 47,5 | 40 | 15 | 20 | 13,8 | 13,7 | 38 | 6,6 |
| 1044AB | 70 | 32,5 | 47,5 | 40 | 15 | 20 | 13,8 | 13,7 | 38 | 6,6 |
| 1044A-15 | 90 | 32,5 | 47,5 | 40 | 15 | 20 | 13,8 | 13,7 | 38 | 6,6 |
| 1044AB-15 | 70 | 32,5 | 47,5 | 40 | 15 | 20 | 13,8 | 13,7 | 38 | 6,6 |
| 1044A-60 | 90 | 32,5 | 57 | 40 | 15 | 20 | 12,2 | 24,8 | 38 | 6,6 |
| 1044AB-60 | 70 | 32,5 | 57 | 40 | 15 | 20 | 12,2 | 24,8 | 38 | 6,6 |
| 1045A | 90 | 32,5 | 47,5 | 40 | 15 | 20 | 13,8 | 13,7 | 38 | 6,6 |
| 1045AB | 70 | 32,5 | 47,5 | 40 | 15 | 20 | 13,8 | 13,7 | 38 | 6,6 |
