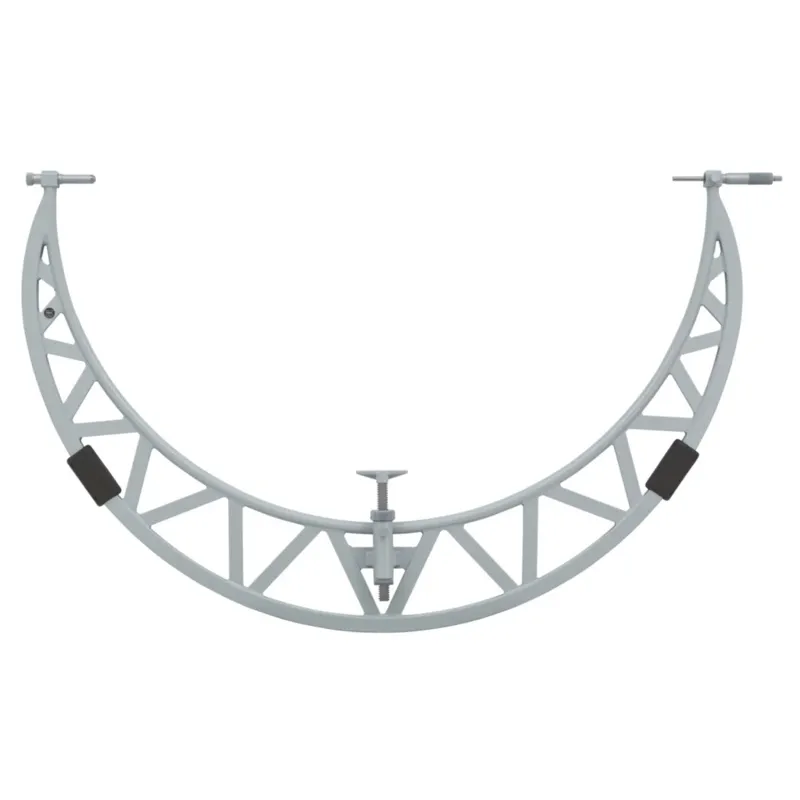

Mitutoyo 105 Serisi Uzatma Halkalı Büyük Dış Çap Mikrometresi 1000–2000 mm
Örs uzatma halkalarıyla 1000–2000 mm arasındaki çok büyük çapları ölçen mekanik dış çap mikrometresi. Metrik modellerde ölçüm aralığı 1–2 mm, çözünürlük 0,01 mm, maksimum hata ±21 µm–±30 µm (modele göre). Seride 21 model (10 inç ölçülü) bulunur.
Üretici: Mitutoyo
Menşei: Japonya
Stoğumuzdaki ürünleri atlasfor.com online mağazamızdan satın alabilirsiniz.
- 72 dünya markası
- 1983'ten beri
- Teknik destek ve ürün seçimi
Açıklama
Mitutoyo 105 Serisi Uzatma Halkalı Büyük Dış Çap Mikrometresi 1000–2000 mm: Mitutoyo’nun örs uzatma halkalarıyla 1000–2000 mm arasındaki çok büyük çapları ölçen mekanik dış çap mikrometresi serisidir. Metrik modellerde ölçüm aralığı 1–2 mm, çözünürlük 0,01 mm, maksimum hata ±21 µm–±30 µm (modele göre). Seride 21 model (10 inç ölçülü) bulunur.
Ürün bilgileri
- Örs uzatma halkaları ile tek gövdede geniş ölçüm aralığı.
- Çok büyük mil, flanş ve gövde parçaları için.
- 0,01 mm skala değeri.
Ortak teknik özellikler
- Gösterge tipi: Analog
- Ölçüm mili: Mil kilitli, ø8 mm, mil adımı 0,5 mm
- Scale: Thimble ve sleeve satin chrome finish, ø21 mm
- Ölçüm yüzeyi: Karbür uçlu, mikro lepleme yüzey
- Ölçüm kuvveti: 5-10 N
- Remarks: ile workpiece stop 100 mm adjustable
Teknik veriler

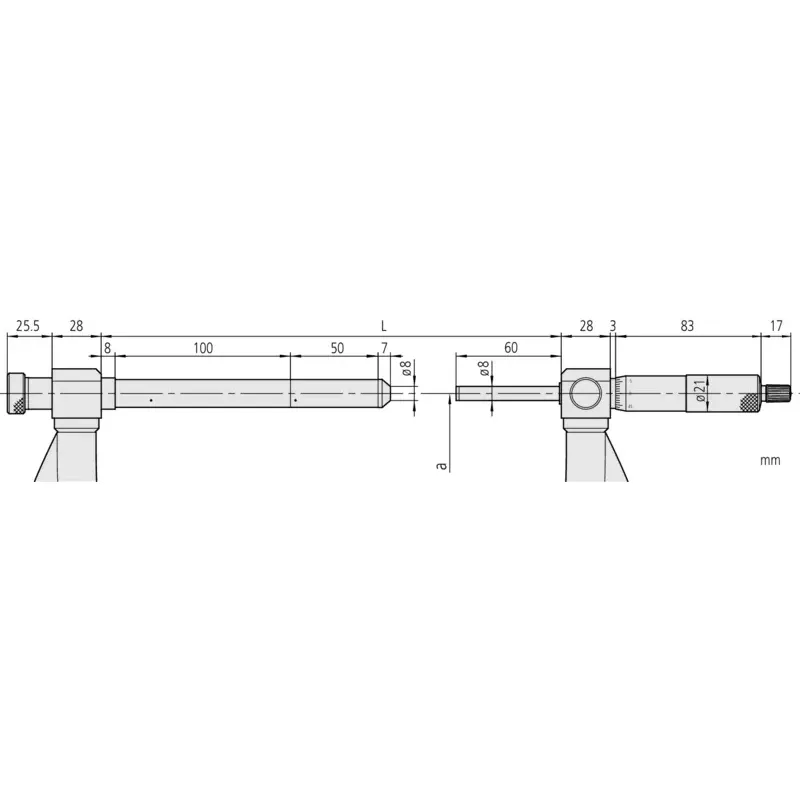

| Kod | Model | Ölçü sistemi | Ölçüm aralığı | Skala değeri | Maks. izin verilen hata (EMPE) | Uzunluk varyasyonu (VMPE) | Extension collar | Ağırlık | L (mm) | a (mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| 105-408 | OMS1-1100P | Metrik | 1,000–1,100 mm | 0,01 mm | ±21 µm | 13 µm | 50 mm | 9,4 kg | 1225 | 600 |
| 105-409 | OMS1-1200P | Metrik | 1,100–1,200 mm | 0,01 mm | ±22 µm | 14 µm | 50 mm | 9,9 kg | 1225 | 600 |
| 105-410 | OMS1-1300P | Metrik | 1,200–1,300 mm | 0,01 mm | ±24 µm | 15 µm | 50 mm | 10,8 kg | 1425 | 700 |
| 105-411 | OMS1-1400P | Metrik | 1,300–1,400 mm | 0,01 mm | ±25 µm | 16 µm | 50 mm | 11,3 kg | 1425 | 700 |
| 105-412 | OMS1-1500P | Metrik | 1,400–1,500 mm | 0,01 mm | ±26 µm | 17 µm | 50 mm | 11,8 kg | 1625 | 800 |
| 105-413 | OMS1-1600P | Metrik | 1,500–1,600 mm | 0,01 mm | ±28 µm | 18 µm | 50 mm | 12,5 kg | 1625 | 800 |
| 105-422 | OMS2-2000P | Metrik | 1,800-2,000 mm | 0,01 mm | ±33 µm | 22 µm | 50/100 mm | 15,8 kg | 2025 | 1000 |
| 105-418 | OMS2-1200P | Metrik | 1,000-1,200 mm | 0,01 mm | ±22 µm | 14 µm | 50/100 mm | 10 kg | 1225 | 600 |
| 105-419 | OMS2-1400P | Metrik | 1,200-1,400 mm | 0,01 mm | ±25 µm | 16 µm | 50/100 mm | 11,4 kg | 1425 | 700 |
| 105-420 | OMS2-1600P | Metrik | 1,400-1,600 mm | 0,01 mm | ±28 µm | 18 µm | 50/100 mm | 12,6 kg | 1625 | 800 |
| 105-421 | OMS2-1800P | Metrik | 1,600-1,800 mm | 0,01 mm | ±30 µm | 20 µm | 50/100 mm | 14,1 kg | 1825 | 900 |
| 105-428 | – | İnç | 40–44 “ | 0,001″ | ±0,00103″ | 0,00052″ | 2″ | 10 kg | 1225 | 600 |
| 105-429 | – | İnç | 44–48 “ | 0,001″ | ±0,00110″ | 0,00056″ | 2″ | 10,9 kg | 1225 | 600 |
| 105-430 | – | İnç | 48–52 “ | 0,001″ | ±0,0012″ | 0,0006″ | 2″ | 11,4 kg | 1425 | 700 |
| 105-431 | – | İnç | 52–56 “ | 0,001″ | ±0,00123″ | 0,00063″ | 2″ | 11,9 kg | 1425 | 700 |
| 105-432 | – | İnç | 56–60 “ | 0,001″ | ±0,0013″ | 0,00067″ | 2″ | 12,6 kg | 1625 | 800 |
| 105-433 | – | İnç | 60–64 “ | 0,001″ | ±0,0014″ | 0,00071″ | 2″ | 13,2 kg | 1625 | 800 |
| 105-434 | – | İnç | 64–68 “ | 0,001″ | ±0,00143″ | 0,00075″ | 2″ | 14,1 kg | 1825 | 900 |
| 105-435 | – | İnç | 68–72 “ | 0,001″ | ±0,0015″ | 0,00079″ | 2″ | 14,9 kg | 1825 | 900 |
| 105-436 | – | İnç | 72–76 “ | 0,001″ | ±0,0016″ | 0,00083″ | 2″ | 15,8 kg | 2025 | 1000 |
| 105-437 | – | İnç | 76–80 “ | 0,001″ | ±0,00163″ | 0,00087″ | 2″ | 16,7 kg | 2025 | 1000 |
Sıkça sorulan sorular
2000 mm’lik bir mikrometre nasıl taşınır ve kullanılır?
Genellikle iki kişiyle veya destekle kullanılır; ölçüm öncesi ortam sıcaklığına alıştırılması önerilir.
