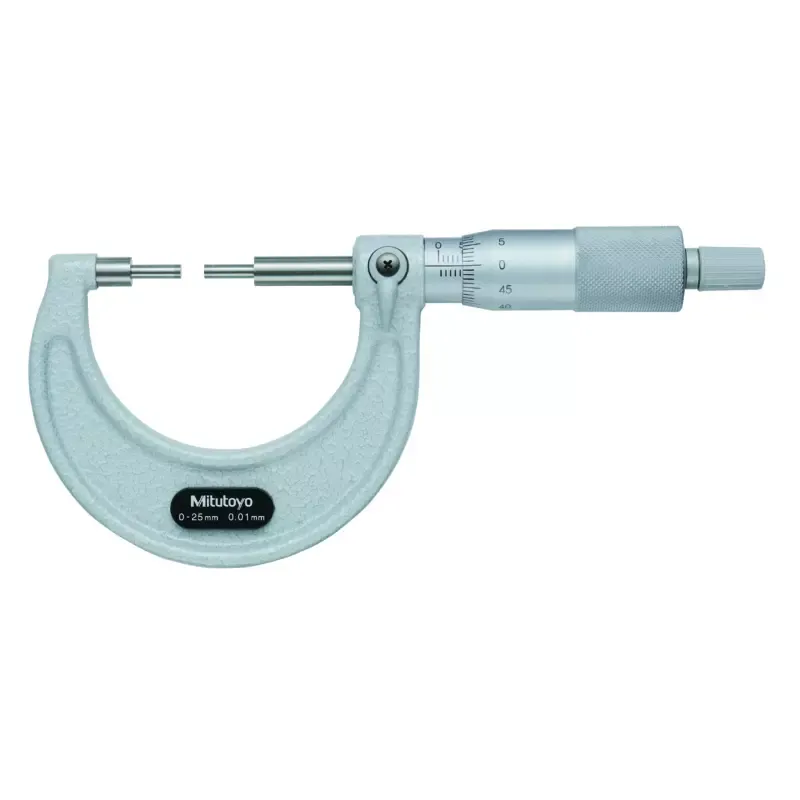

Mitutoyo Seri 111 Yiv Mikrometresi
Oluk mikrometresi
• Kademeli ölçüm uçlu.
• Olukların, kamalı millerin, girintili ve şekilli parçaların v.b. ölçümlerinde kullanılır.
Stoğumuzdaki ürünleri atlasfor.com online mağazamızdan satın alabilirsiniz.
Açıklama
| No. | Ölçüm aralığı[mm] | Çözünürlük | İzin Verilen Maksi- mum Hata J MPE |
Düzlemsellik | paralellik | Uç/Tip | Ölçüm kuvveti (N) |

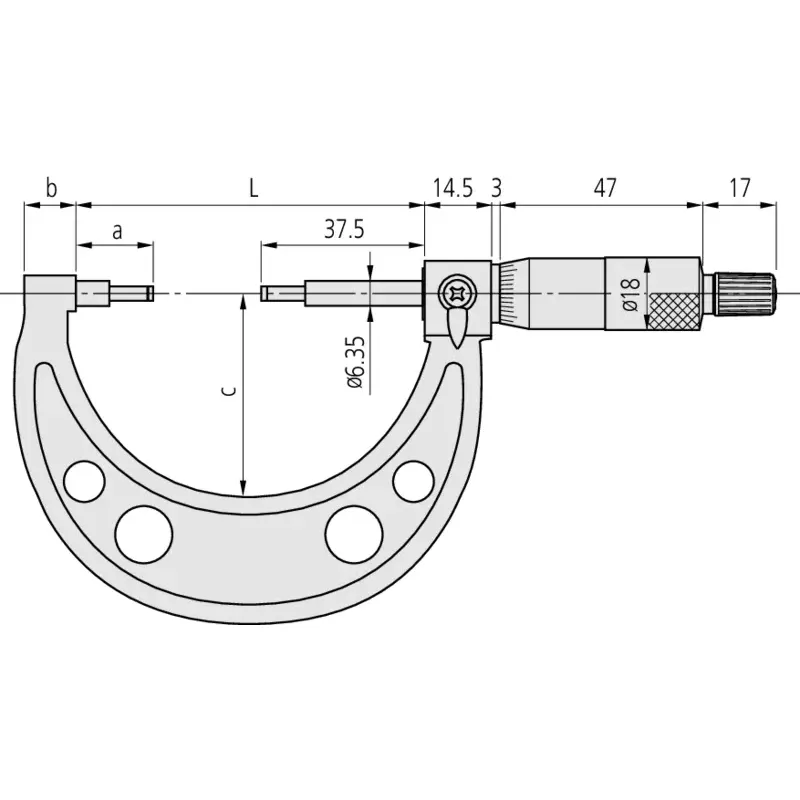

L[mm] | a[mm] | B[mm] | C[mm] | Ağırlık[g] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 111-115 | 0 – 25 | 0,01 mm | ±3 µm | 0,3 µm | 2 µm | Tip A, D=3 mm | 5-10 | 54,5 | 17,5 | 10 | 38 | 205 |
| 111-215 | 0 – 25 | 0,01 mm | ±3 µm | 0,3 µm | 2 µm | Tip B, D=2 mm | 5-10 | 54,5 | 17,8 | 10 | 38 | 205 |
| 111-116 | 25 – 50 | 0,01 mm | ±3 µm | 0,3 µm | 2 µm | Tip A, D=3 mm | 5-10 | 79,5 | 17,8 | 12 | 49 | 305 |
| 111-117 | 50 – 75 | 0,01 mm | ±3 µm | 0,3 µm | 2 µm | Tip | 5-10 | 104,5 | 17,8 | 14 | 60 | 370 |
| 111-118 | 75 – 100 | 0,01 mm | ±4 µm | 0,3 µm | 3 µm | Tip A, D=3 mm | 5-10 | 132,3 | 20,3 | 16,7 | 79 | 500 |
| 111-119 | 100 – 125 | 0,01 mm | ±4 µm | 0,3 µm | 3 µm | Tip A, D=3 mm | 5-10 | 157,7 | 20,7 | 18,8 | 94 | 655 |
| 111-120 | 125 – 150 | 0,01 mm | ±4 µm | 0,3 µm | 3 µm | Tip A, D=3 mm | 5-10 | 183,1 | 21,1 | 19,1 | 106 | 710 |
| 111-121 | 150 – 175 | 0,01 mm | ±5 µm | 0,3 µm | 3 µm | Tip A, D=3 mm | 5-10 | 208,3 | 21,3 | 18,2 | 118 | 900 |
| 111-122 | 175 – 200 | 0,01 mm | ± 5 um | 0,3 µm | 4 um | Tip A, D=3 mm | 5-10 | 233,7 | 21,7 | 16,8 | 130 | 1040 |
| 111-123 | 200 – 225 | 0,01 mm | ±5 µm | 0,3 µm | 4 µm | Tip A, D=3 mm | 5-10 | 257,5 | 20,5 | 18 | 143 | 1245 |
| 111-124 | 225 – 250 | 0,01 mm | ±6 µm | 0,3 µm | 4 µm | Tip A, D=3 mm | 5-10 | 283,5 | 21,5 | 18 | 156 | 1395 |
| 111-125 | 250 – 275 | 0,01 mm | ±6 µm | 0,3 µm | 4 µm | Tip A, D=3 mm | 5-10 | 308,5 | 21,5 | 18 | 169 | 1555 |
| 111-126 | 275 – 300 | 0,01 mm | ±6 µm | 0,3 µm | 5 µm | Tip A, D=3 mm | 5-10 | 333,5 | 21,5 | 18 | 181 | 1975 |
