Mitutoyo Seri 114 V-Şekilli Mikrometre

• V şekilli sabit ölçüm çenesi
• Üç ağızlı kesici takımların örneğin matkap ucu, freze bıçağı ve rayba gibi ölçümlerinde kullanılır

Stoğumuzdaki ürünleri atlasfor.com online mağazamızdan satın alabilirsiniz.

Açıklama

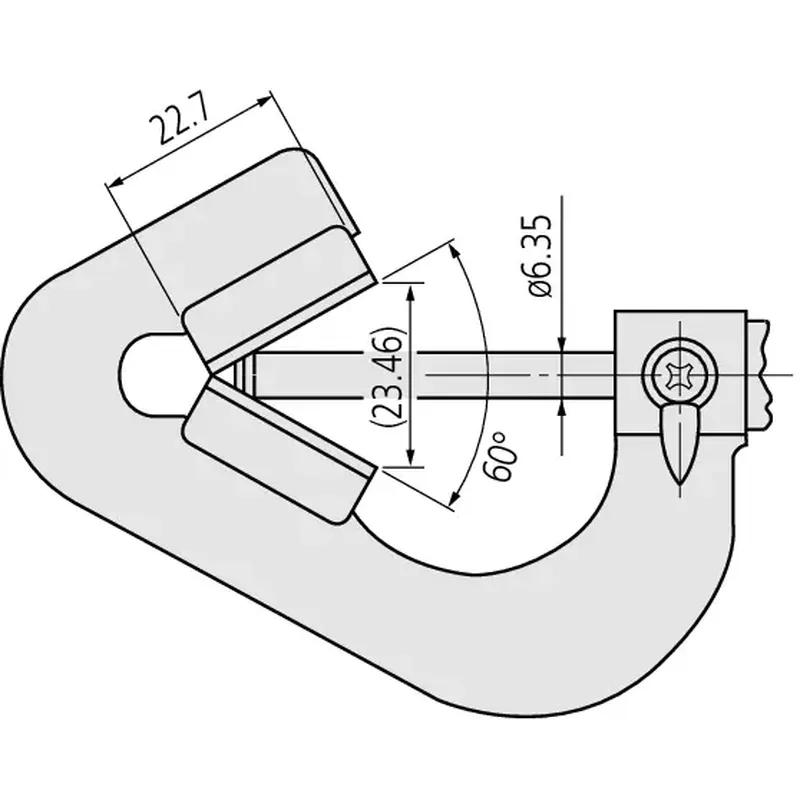

3 ağızlı kesici takımlar için 60°

No.	Ölçüm aralığı[mm]	Çözünürlük	İzin Verilen Maksimum Hata J MPE	Anvil	Ölçüm kuvveti (N)	Ayar mastarları	a [mm]	Ağırlık [g]
114-101	1 – 15	0,01 mm	±4 µm	Yiv ile	5-10	167-327 ø 5 mm	0,5	120
114-161	1 – 15	0,01 mm	±4 µm	Yiv olmadan	5-10	167-327 ø 5 mm	0,5	120

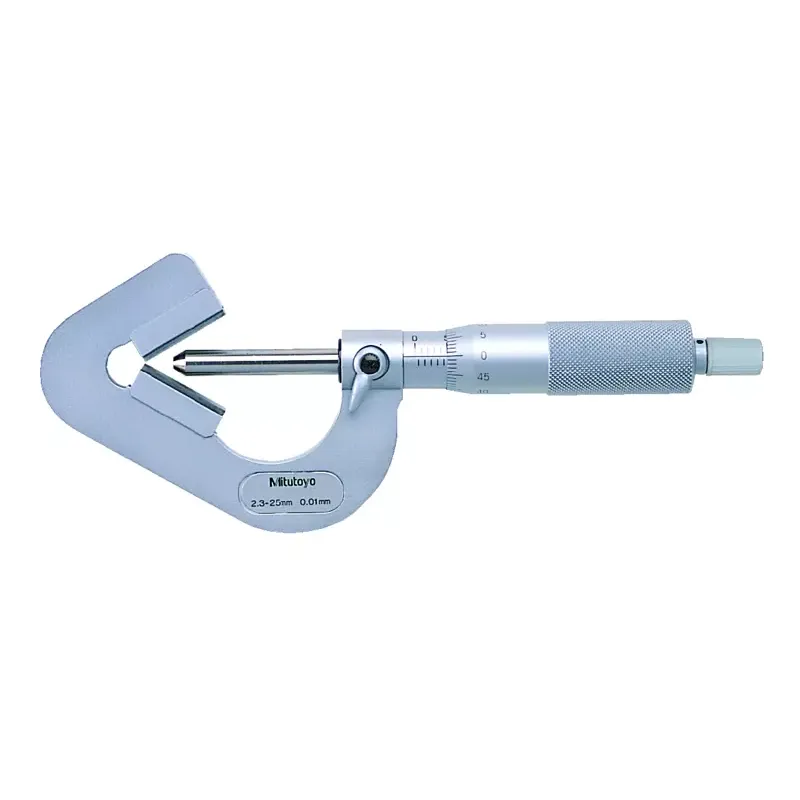

114-204	2,3 – 25	0,01 mm	±4 µm	Yiv olmadan	5-10	167-327 ø 5 mm	0,5	290
114-102	10 – 25	0,01 mm	±4 µm	Yiv ile	5-10	167-328 ø 10 mm	6,2	280
114-162	10 – 25	0,01 mm	±4 µm	Yiv olmadan	5-10	167-328 ø 10 mm	6,2	280
114-103	25 – 40	0,01 mm	± 5 um	Yiv olmadan	5-10	167-329 Ø 25 mm	19,14	400
114-104	40 – 55	0,01 mm	±6 µm	Yiv olmadan	5-10	167-330 ø 40 mm	32,13	465
114-105	55 – 70	0,01 mm	±6 µm	Yiv olmadan	5-10	167-331 ø 55 mm	45,12	675
114-106	70 – 85	0,01 mm	±7 µm	Yiv olmadan	5-10	167-332 ø 70 mm	58,11	910
114-107	85 – 100	0,01 mm	±7 µm	Yiv olmadan	5-10	167-333 ø 85 mm	71,1	1160
114-108	100 – 115	0,01 mm	±8 µm	Yiv olmadan	5-10	167-334 ø 100 mm	84,1	1480
114-109	115 – 130	0,01 mm	±8 µm	Yiv olmadan	5-10	167-335 ø 115 mm	97,09	2080
114-110	130 – 145	0,01 mm	±9 µm	Yiv olmadan	5-10	167-336 ø 130 mm	110,1	2880

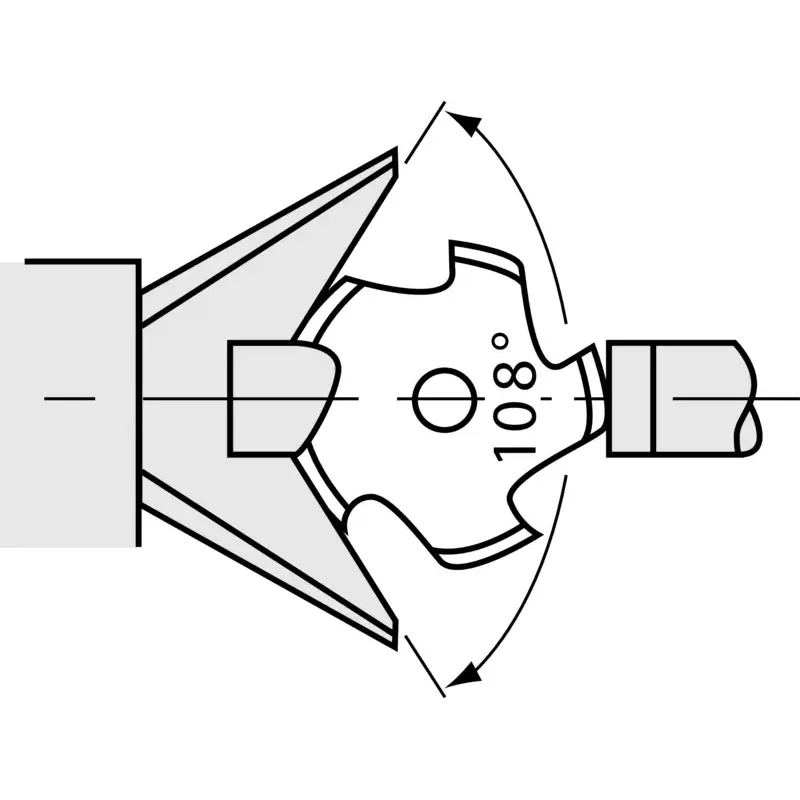

5 ağızlı kesici takımlar için (108°)

No.	Ölçüm aralığı[mm]	Çözünürlük	İzin Verilen Maksimum Hata J MPE	Anvil	Ölçüm kuvveti (N)	Ayar mastarları	Ağırlık [g]
114-137	2,3 – 25	0,01 mm	±4 µm	Yiv olmadan	5-10	167-327 Ø 5 mm	220

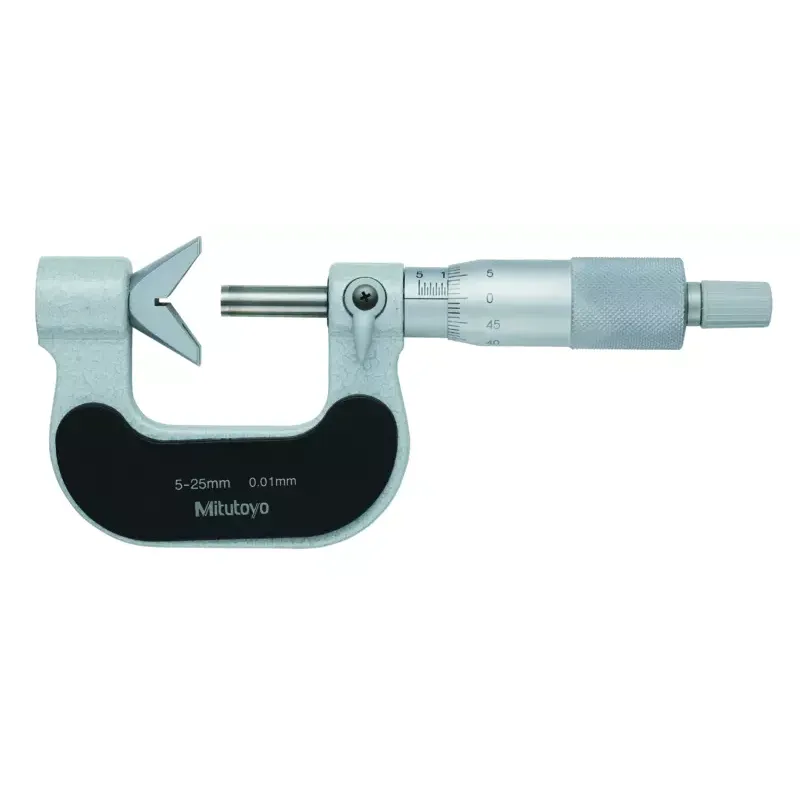

114-121	5 – 25	0,01 mm	±4 µm	Yiv ile	5-10	167-327 ø 5 mm	255
114-165	5 – 25	0,01 mm	±4 µm	Yiv olmadan	5-10	167-327 ø 5 mm	255
114-122	25 – 45	0,01 mm	±5 µm	Yiv olmadan	5-10	167-329 ø 25 mm	400
114-123	45 – 65	0,01 mm	± 6 um	Yiv olmadan	5-10	167-331 Ø 55 mm	540
114-124	65 – 85	0,01 mm	±7 µm	Yiv olmadan	5-10	167-332 ø 70 mm	760
