Mitutoyo Seri 115 Boru Tipi Delik Mikrometresi

Tüm eğri yüzeylerin ve boruların, rulmanların, halkaların vs. et kalınlığını ölçmek için kullanılır.

Stoğumuzdaki ürünleri atlasfor.com online mağazamızdan satın alabilirsiniz.

Açıklama

No.	Ölçüm aralığı [mm]	Çözünürlük	İzin Verilen Maksimum Hata J MPE	Düzlemsellik	Uç/Tip	Ölçüm kuvveti (N)	L [mm]	D [mm]	Ağırlık [g]
115-302	0 – 25	0,01 mm	±3 µm	0,6 µm	Tip A, pim D=1,8 mm/düz mil	5-10	4	2	180
115-308	0 – 25	0,01 mm	±3 µm	0,6 µm	Tip B, küresel pim D=3,5 mm/ düz mil	5-10	4	3,6	180
115-303	25 – 50	0,01 mm	± 3 um	0,6 µm	Tip A, pim D=1,8 mm/düz mil	5-10	4	2	240
115-309	25 – 50	0,01 mm	± 3 um	0,6 um	Tip B, küresel pim D=3,5 mm/ düz mil	5-10	4	3,6	240
115-315	0 – 25	0,01 mm	±3 µm	0,6 µm	Tip C, küresel pim D=4,7 mm/ düz mil	3-8	12	4,8	180
115-316	0 – 25	0,01 mm	±3 µm	0,6 µm	Tip D, silindirik pim D=8 mm/ düz mil	3-8	22	8,2	180

Örs kısmı küresel, mil kısmı düz uçlu model

No.	Ölçüm aralığı [mm]	Çözünürlük	İzin Verilen Maksimum Hata J MPE	Düzlemsellik	Uç/Tip	Ölçüm kuvveti (N)	D [mm]	Ağırlık [g]
115-115	0 – 25	0,01 mm	±3 µm	0,6 µm	Tip E, küresel örs SR=4mm/ düz mil	5-10	10	180
115-116	25 – 50	0,01 mm	±3 µm	0,6 µm	Tip E, küresel örs SR=4mm/ düz mil	5-10	11	240
115-117	50 – 75	0,01 mm	±3 µm	0,6 µm	Tip E, küresel örs SR=4mm/ düz mil	5-10	17	315
115-118	75 – 100	0,01 mm	±4 µm	0,6 µm	Tip E, küresel örs SR=4mm/ düz mil	5-10	18	375

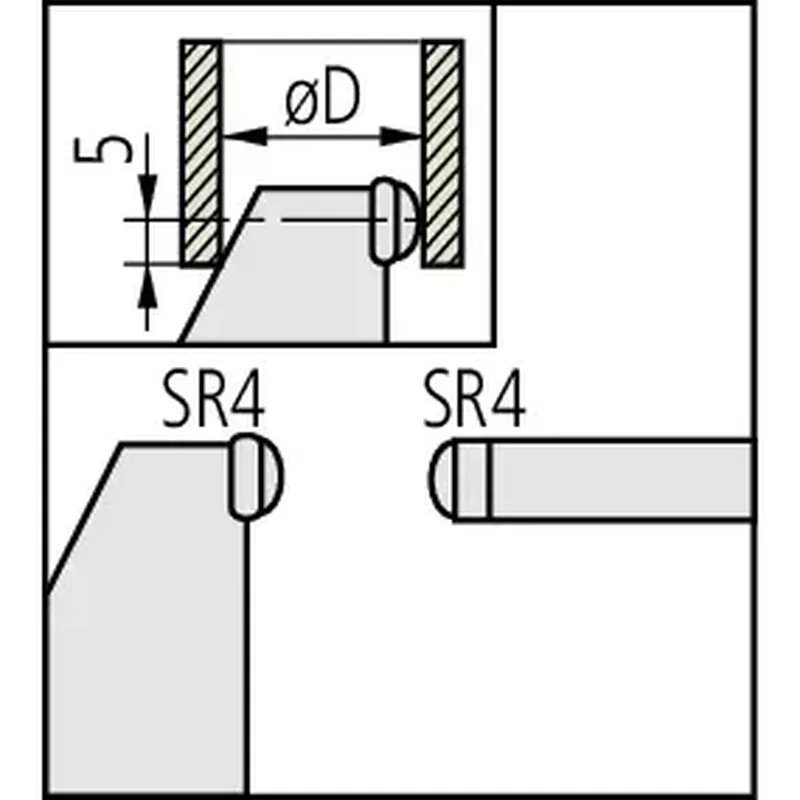

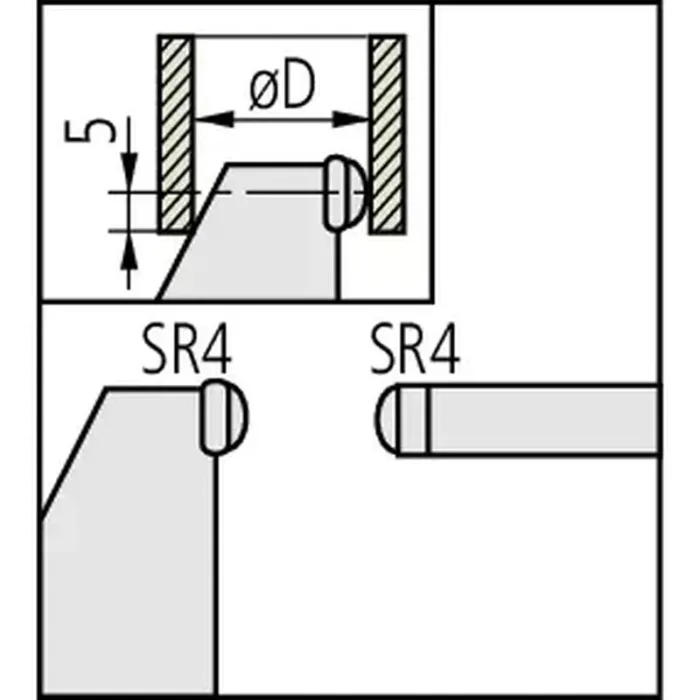

Küresel uçlu model ve mil yüzeyli

No.	Ölçüm aralığı [mm]	Çözünürlük	İzin Verilen Maksimum Hata J MPE	Uç/Tip	Ölçüm kuvveti (N) [N]	D [mm]	Ağırlık [g]
115-215	0 – 25	0,01 mm	±3 µm	Tip F, Uç M5 yakut küre Ø5mmsel örs ve mil SR=4 mm	5-10	10	180
115-216	25 – 50	0,01 mm	±3 µm	Tip F, küresel örs ve mil SR=4 mm	5-10	11	240
115-217	50 – 75	0,01 mm	±3 µm	Tip F, Uç M5 yakut küre Ø5mmsel örs ve mil SR=4 mm	5-10	17	315
115-218	75 – 100	0,01 mm	±4 µm	Tip F, küresel örs ve mil SR=4 mm	5-10	18	375
