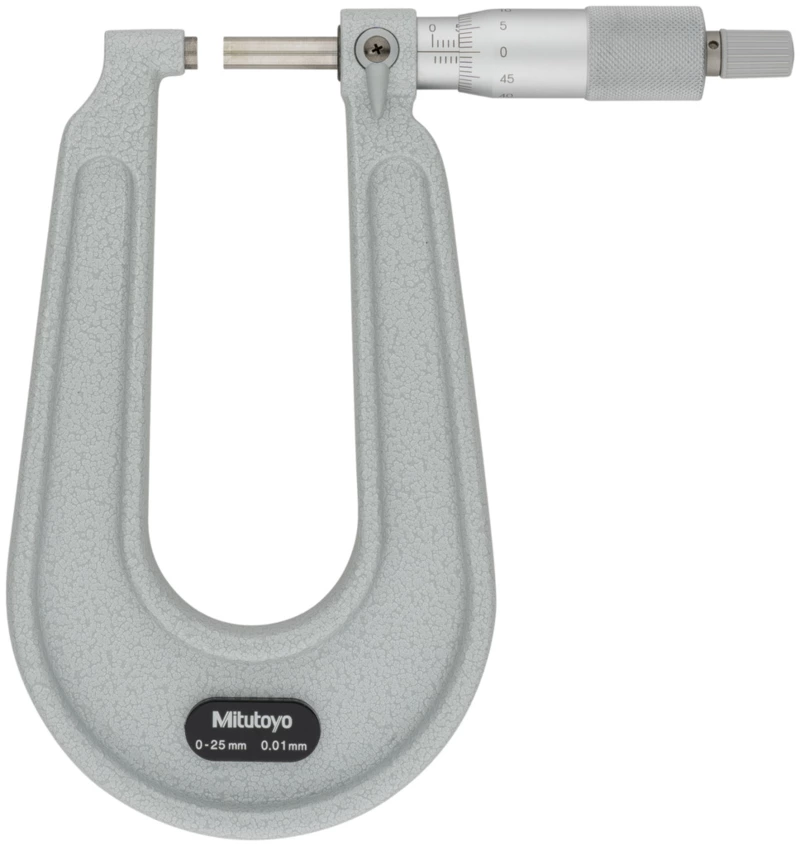

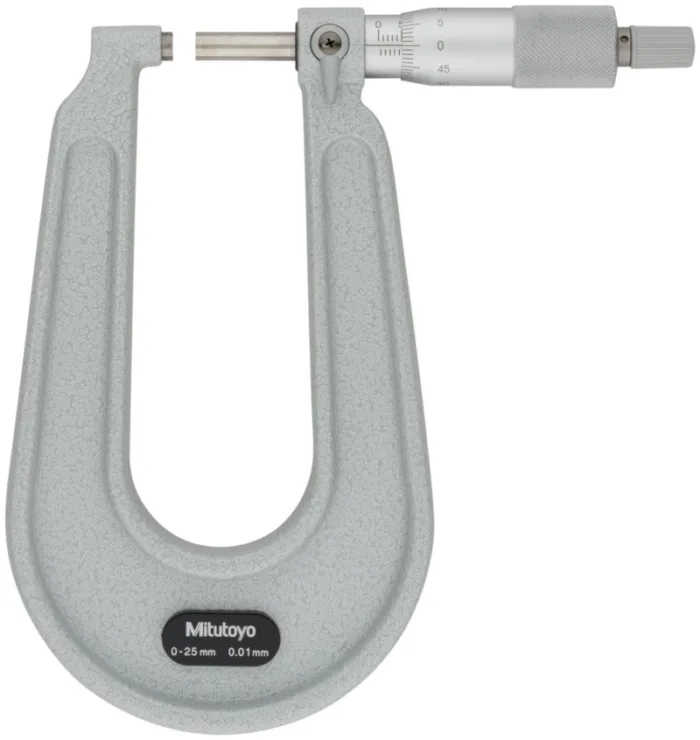

Mitutoyo Seri 118 Sac Mikrometresi
Levha malzeme et kalınlığı ölçümlerinde boğaz derinliği daha büyük olarak tasarlanmıştır
Stoğumuzdaki ürünleri atlasfor.com online mağazamızdan satın alabilirsiniz.
Açıklama
| No. | Ölçüm aralığı[mm] | Çözünürlük | İzin Verilen Maksimum Hata J MPE |
Düzlemsellik | paralellik | Uç/Tip | Ölçüm kuvveti (N) |

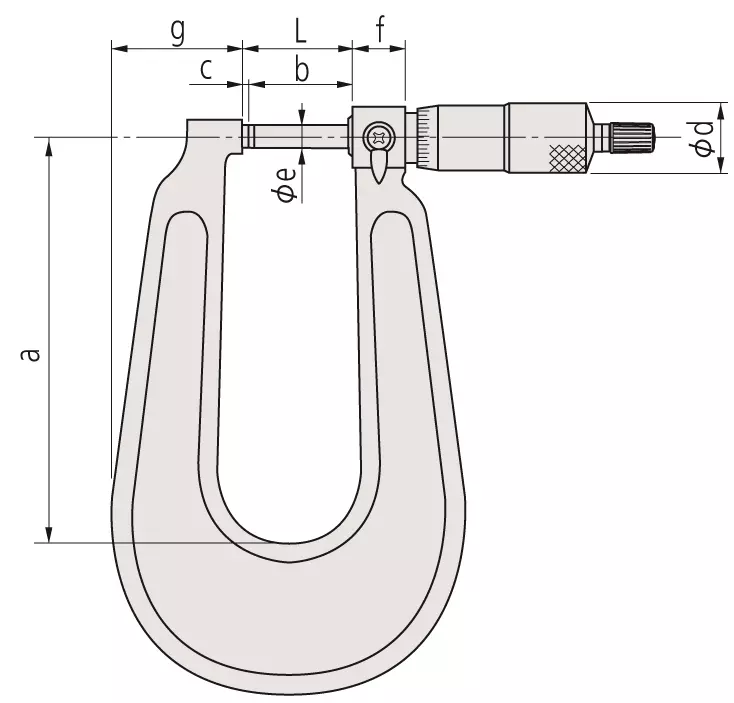

L[mm] | a[mm] | B[mm] | C[mm] | D[mm] | e[mm] | F[mm] | G[mm] | Ağırlık[g] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 118-101 | 0 – 25 | 0,01 mm | ±4 µm | 0,6 µm | 3 µm | Tip A, düz/düz | 3-8 | 30,3 | 110 | 27,5 | 2,5 | 18 | 6,35 | 14,5 | 34 | 445 |
| 118-102 | 0 – 25 | 0,01 mm | ±4 µm | 0,6 µm | 3 µm | Tip A, düz/düz | 3-8 | 30,3 | 160 | 27,5 | 2,5 | 18 | 6,35 | 14,5 | 43 | 740 |
| 118-103 | 0 – 25 | 0,01 mm | ±5 µm | 1 µm | 3 µm | Tip A, düz/düz | 10-14 | 38,5 | 330 | 35 | 3,5 | 21 | 8 | 28 | 84 | 2650 |

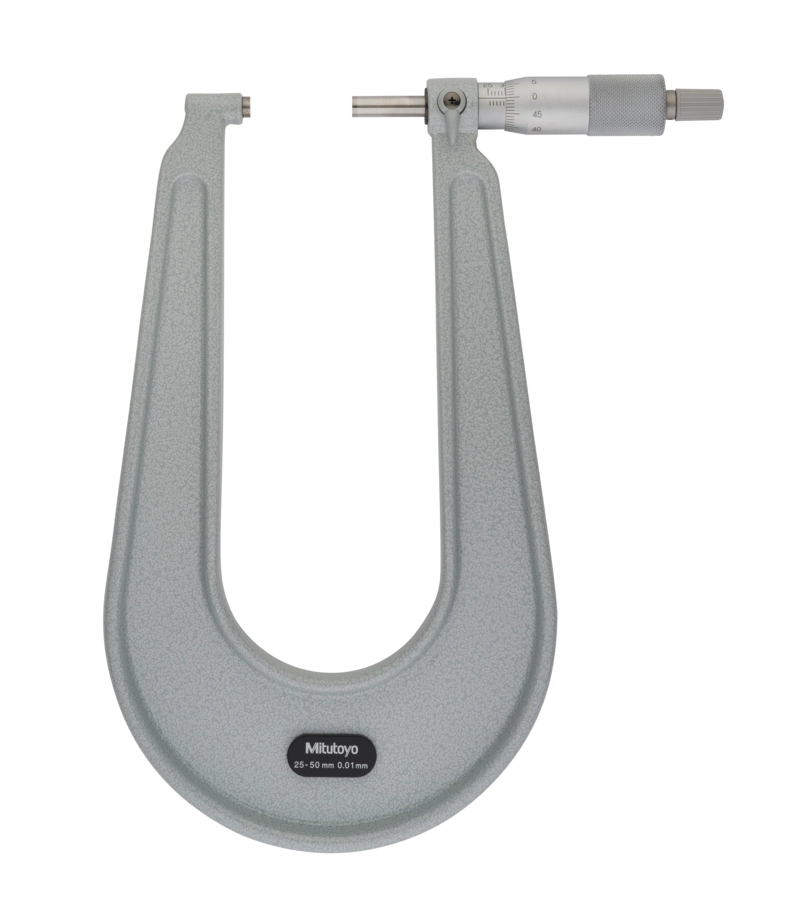

| 118-110 | 25 – 50 | 0,01 mm | ±4 µm | 0,6 µm | 3 µm | Tip A, düz/düz | 3-8 | 55,3 | 165 | 27,5 | 2,5 | 18 | 6,35 | 14,5 | 41 | 820 |
| 118-114 | 0 – 25 | 0,01 mm | ±4 µm | 0,6 µm | 3 µm | Tip B, küresel/düz | 3-8 | 30,3 | 160 | 27,5 | 2,5 | 18 | 6,35 | 14,5 | 43 | 740 |
| 118-118 | 0 – 25 | 0,01 mm | ±4 µm | 0,6 µm | 3 µm | Tip C, küresel/küresel |
3-8 | 30,3 | 160 | 27,5 | 2,5 | 18 | 6,35 | 14,5 | 43 | 740 |
| 118-126 | 25 – 50 | 0,01 mm | ±4 µm | 0,6 µm | 3 µm | Tip C, küresel/küresel |
3-8 | 55,3 | 165 | 27,5 | 2,5 | 18 | 6,35 | 14,5 | 41 | 820 |
