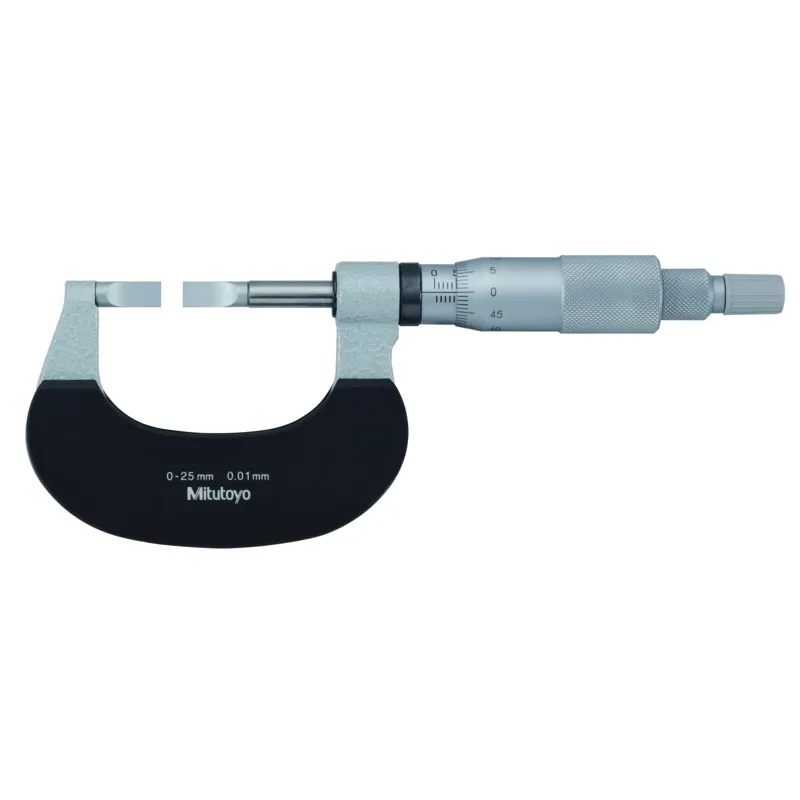

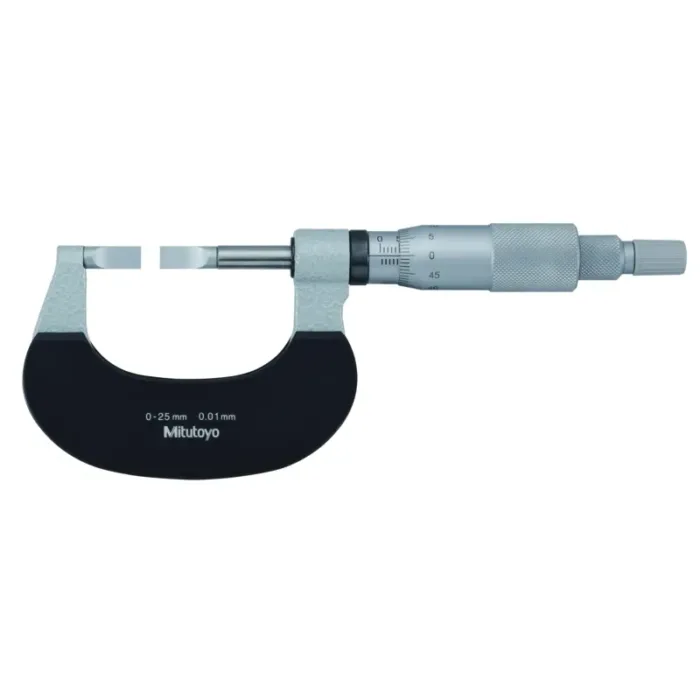

Mitutoyo Seri 122 Bıçak Ağızlı Mikrometre
• Uç ve mil, şaft çapı, kama, ve diğer sert yüzeylere ulaşmak için bıçak şeklindedir.
• Dönmeyen milli.
Stoğumuzdaki ürünleri atlasfor.com online mağazamızdan satın alabilirsiniz.
Açıklama

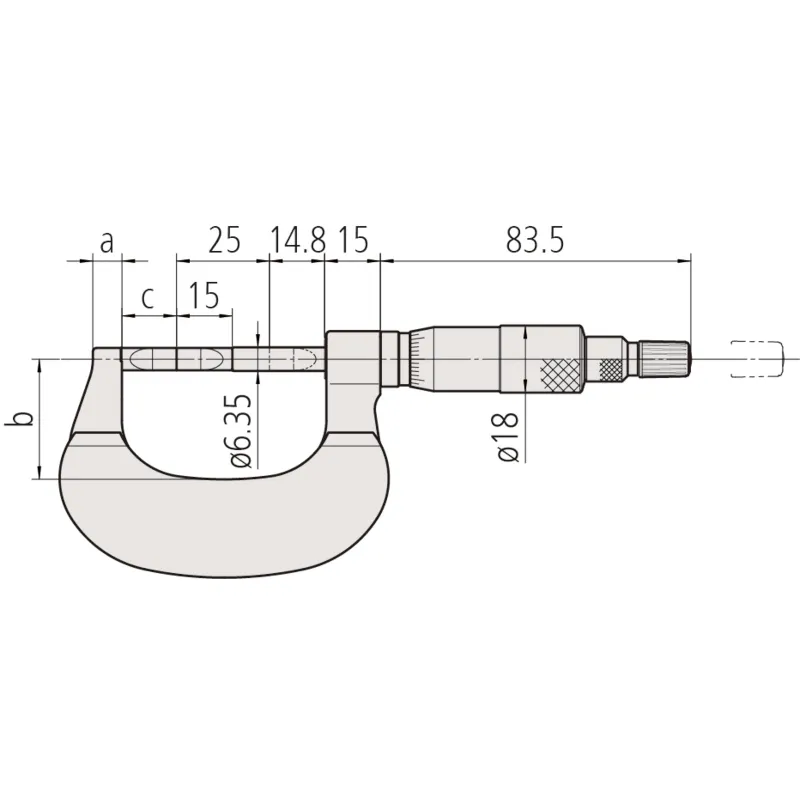

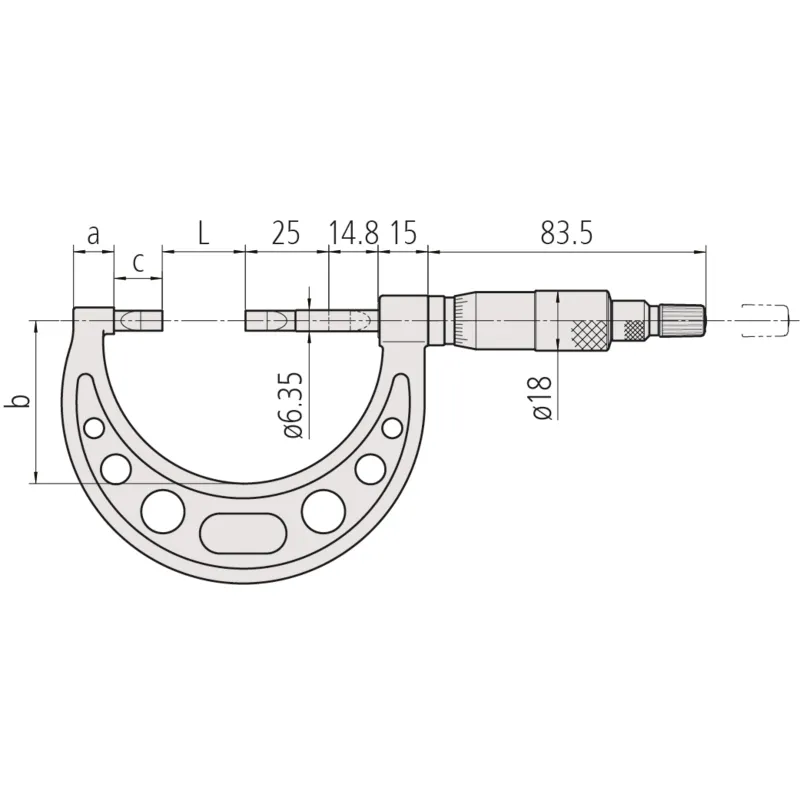

| No. | Ölçüm aralığı [mm] |
Çözünürlük | İzin Verilen Maksimum Hata J MPE |
paralellik | Uç/Tip | Ölçüm kuvveti (N) |
L [mm] |
a [mm] |
B [mm] |
C [mm] |
Ağırlık [g] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 122-101-10 | 0 – 25 | 0,01 mm | ±3 µm | 3 µm | Tip A, sertleştirilmiş çelik t=0,75 mm |
3-8 | 0 | 7,8 | 32 | 15 | 260 |
| 122-111-10 | 0 – 25 | 0,01 mm | ±3 µm | 3 µm | Tip B, sertleştirilmiş çelik t=0,4 mm |
3-8 | 0 | 7,8 | 32 | 14,7 | 260 |
| 122-161-10 | 0 – 25 | 0,01 mm | ±3 µm | 3 µm | Tip C, karbür t=0,75 mm |
3-8 | 0 | 7,8 | 32 | 14,7 | 275 |
| 122-141-10 | 0 – 25 | 0,01 mm | ±3 µm | 3 µm | Tip D, karbür t=0,4 mm |
3-8 | 0 | 7,8 | 32 | 14,7 | 275 |
| 122-102-10 | 25 – 50 | 0,01 mm | ±3 µm | 3 µm | Tip A, sertleştirilmiş çelik t=0,75 mm |
3-8 | 25 | 12,2 | 49 | 14,5 | 300 |
| 122-112-10 | 25 – 50 | 0,01 mm | ±3 µm | 3 µm | Tip B, sertleştirilmiş çelik t=0,4 mm |
3-8 | 25 | 12,2 | 49 | 14,5 | 300 |
| 122-162-10 | 25 – 50 | 0,01 mm | ±3 µm | 3 µm | Tip C, karbür t=0,75 mm |
3-8 | 25 | 12,2 | 49 | 14,5 | 315 |
| 122-142-10 | 25 – 50 | 0,01 mm | ±3 µm | 3 µm | Tip D, karbür t=0,4 mm |
3-8 | 25 | 12,2 | 49 | 14,5 | 315 |
| 122-103-10 | 50 – 75 | 0,01 mm | ±3 µm | 3 µm | Tip A, sertleştirilmiş çelik t=0,75 mm |
3-8 | 50 | 14,6 | 60 | 14,5 | 360 |
| 122-104-10 | 75 – 100 | 0,01 mm | ±4 µm | 4 µm | Tip A, sertleştirilmiş çelik t=0,75 mm |
3-8 | 75 | 16,7 | 79 | 17,5 | 525 |

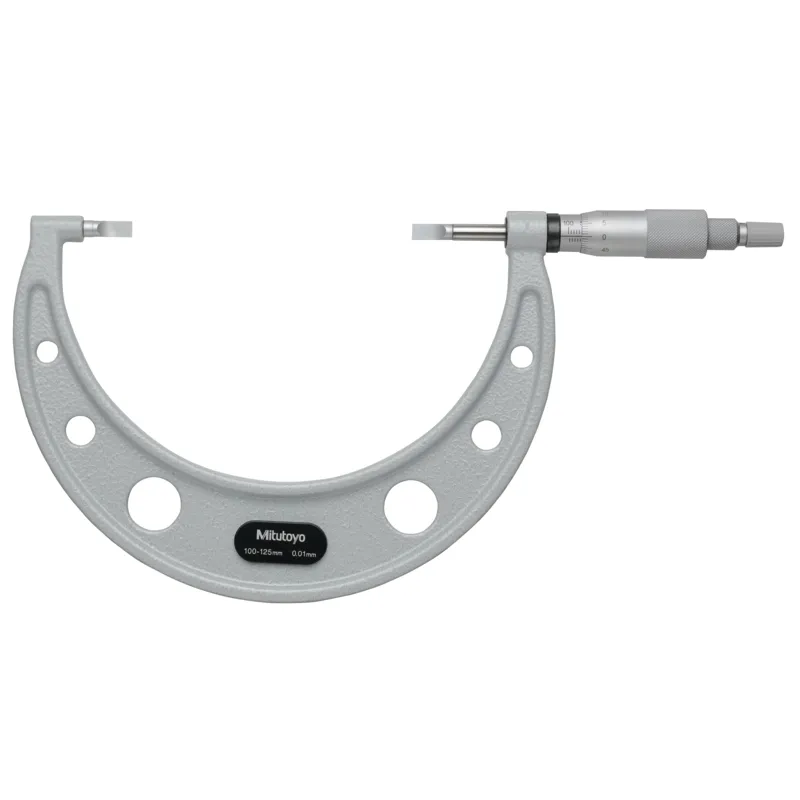

| 122-105-10 | 100 – 125 | 0,01 mm | ±4 µm | 4 µm | Tip A, sertleştirilmiş çelik t=0,75 mm |
3-8 | 100 | 18,8 | 94 | 17,9 | 670 |
| 122-106-10 | 125 – 150 | 0,01 mm | ±4 µm | 4 µm | Tip A, sertleştirilmiş çelik t=0,75 mm |
3-8 | 125 | 19,1 | 106 | 18,3 | 775 |
| 122-107-10 | 150 – 175 | 0,01 mm | ±5 µm | 5 µm | Tip A, sertleştirilmiş çelik t=0,75 mm |
3-8 | 150 | 18,2 | 118 | 18,5 | 950 |
| 122-108-10 | 175 – 200 | 0,01 mm | ±5 µm | 5 µm | Tip A, sertleştirilmiş çelik t=0,75 mm |
3-8 | 175 | 16,8 | 130 | 18,9 | 1140 |
| 122-109-10 | 200 – 225 | 0,01 mm | ± 5 um | 5 um | Tip A, sertleştirilmiş çelik t=0,75 mm |
3-8 | 200 | 18 | 143 | 17,7 | 1300 |
| 122-110-10 | 225 – 250 | 0,01 mm | ±6 µm | 6 µm | Tip A, sertleştirilmiş çelik t=0,75 mm |
3-8 | 225 | 18 | 156 | 18,7 | 1450 |
| 122-115-10 | 250 – 275 | 0,01 mm | ±6 µm | 6 µm | Tip A, sertleştirilmiş çelik t=0,75 mm |
3-8 | 250 | 18 | 169 | 18,7 | 1600 |
| 122-116-10 | 275 – 300 | 0,01 mm | ±6 µm | 6 µm | Tip A, sertleştirilmiş çelik t=0,75 mm |
3-8 | 275 | 18 | 181 | 18,7 | 2020 |
