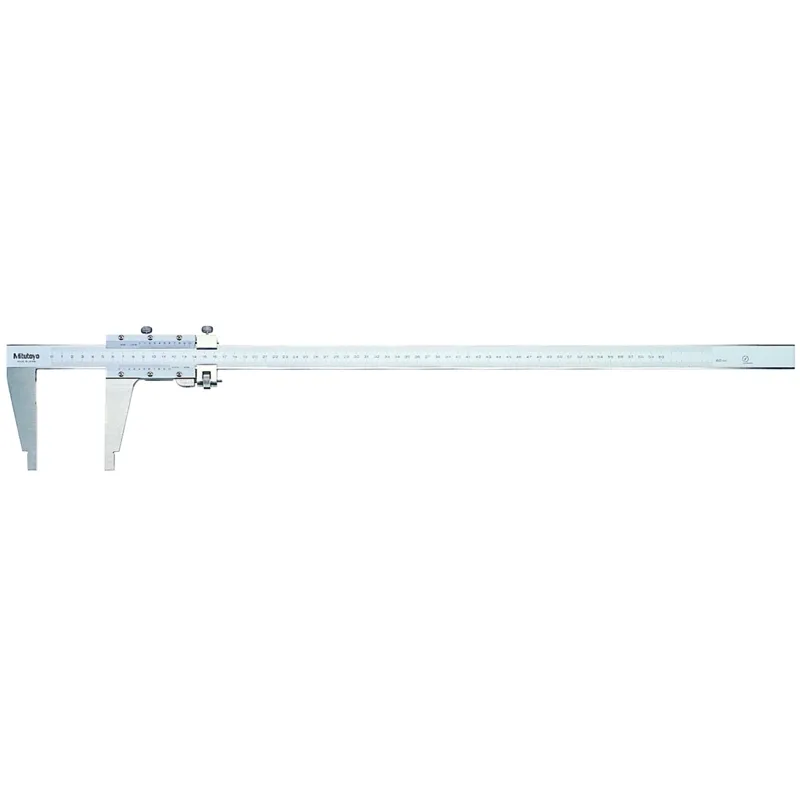

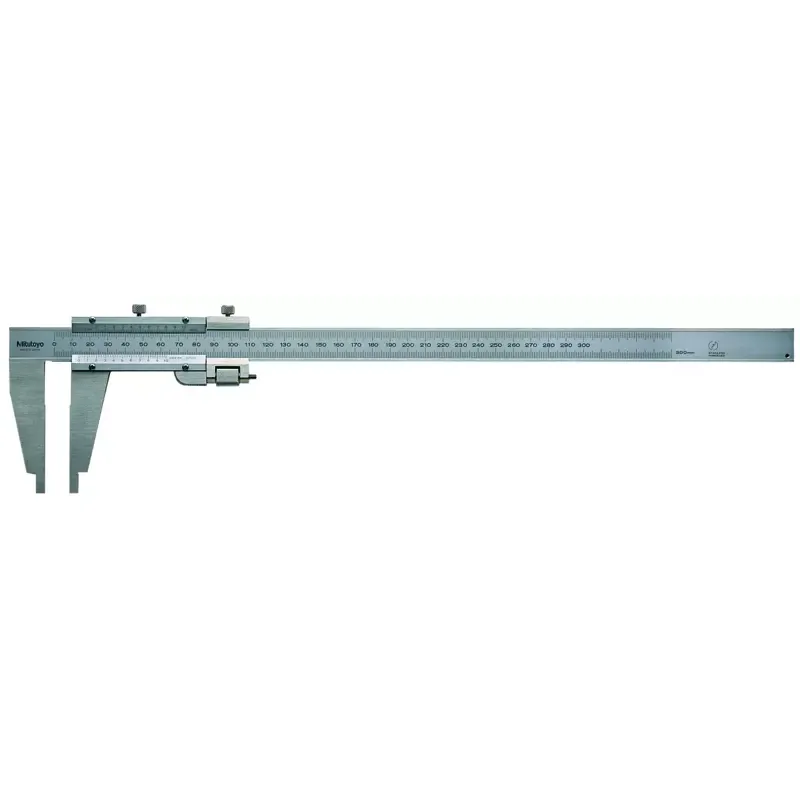

Mitutoyo Seri 160 Sivri Uç Çeneli Verniyerli Kumpas
Hassas ayarlamalı veya ayarlamasız
• Ötelenmiş üst verniyerli skala ile çene ucu genişlik payını eklemeye gerek kalmadan, doğrudan iç
çap ölçüm değerini okumak mümkündür.
Stoğumuzdaki ürünleri atlasfor.com online mağazamızdan satın alabilirsiniz.
Açıklama
Hassas ayarlamalı
| No. | Ölçüm aralığı[mm] |
Çözünürlük | Minimum iç yüzey ölçümü |
Maks. kabul edilebilir gösterge hatası |
Maks. İzin Verilen Hata S MPE |
Ağırlık[g] |
|---|---|---|---|---|---|---|
| 160-127 | 0- 300 | 0,02mm | 10,1mm | ±0,04mm | ±0,04mm | 450 |
| 160-128 | 0- 450 | 0,02mm | 20,1mm | ±0,05mm | ±0,05mm | 1200 |
| 160-101 | 0- 600 | 0,02mm | 20,1mm | ±0,05mm | ±0,05mm | 1400 |
| 160-104 | 0- 1000 | 0,02mm | 20,1mm | ±0,07mm | ±0,07mm | 3500 |

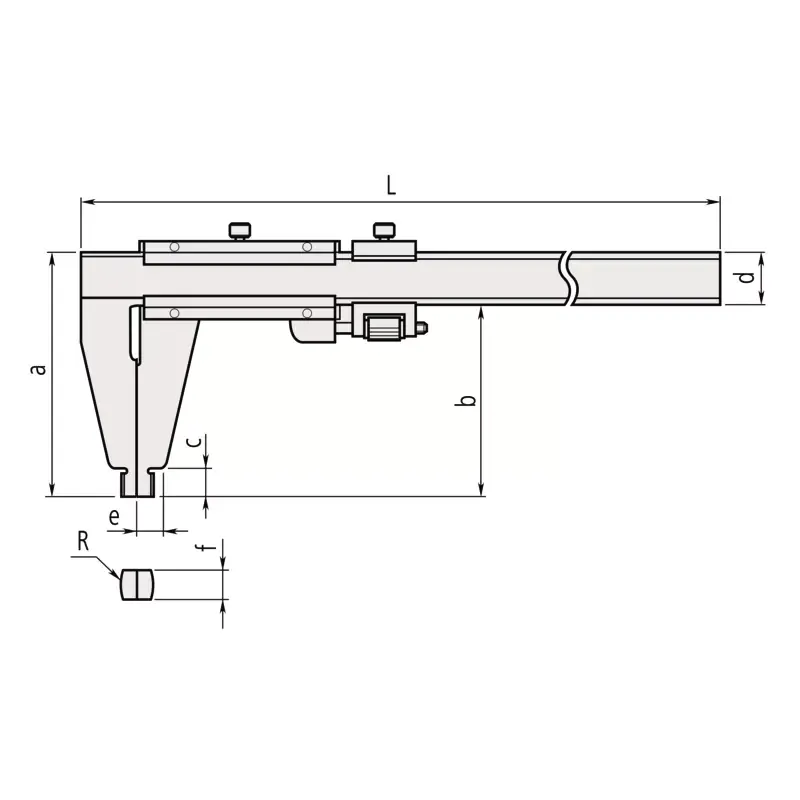

| No. | L[mm] | a[mm] | B[mm] | C[mm] | D[mm] | e[mm] | F[mm] | R[mm] |
|---|---|---|---|---|---|---|---|---|
| 160-127 | 445 | 95 | 75 | 12 | 20 | 10 | 38 | 5 |
| 160-128 | 630 | 125 | 100 | 18 | 25 | 14,8 | 6 | 10 |
| 160-101 | 780 | 125 | 100 | 18 | 25 | 14,8 | 6 | 10 |
| 160-104 | 1240 | 172 | 140 | 24 | 32 | 17 | 8 | 10 |
Hassas ayarlamalısız
| No. | Ölçüm aralığı[mm] |
Çözünürlük | Minimum iç yüzey ölçümü |
Maks. kabul edilebilir gösterge hatası |
Maks. İzin Verilen Hata S MPE |
Ağırlık[g] |
|---|---|---|---|---|---|---|
| 160-130 | 0- 450 | 0,05mm | 20,1mm | ±0,1mm | ±0,1mm | 1100 |
| 160-131 | 0- 600 | 0,05mm | 20,1mm | ±0,1mm | ±0,1mm | 1300 |
| 160-132 | 0- 1000 | 0,05mm | 20,1mm | ±0,15mm | ±0,15mm | 3300 |
| No. | L[mm] | a[mm] | B[mm] | C[mm] | D[mm] | e[mm] | F[mm] | R[mm] |
|---|---|---|---|---|---|---|---|---|
| 160-130 | 630 | 125 | 100 | 18 | 25 | 14,8 | 6 | 10 |
| 160-131 | 780 | 125 | 100 | 18 | 25 | 14,8 | 6 | 10 |
| 160-132 | 1240 | 172 | 140 | 24 | 32 | 17 | 8 | 10 |
