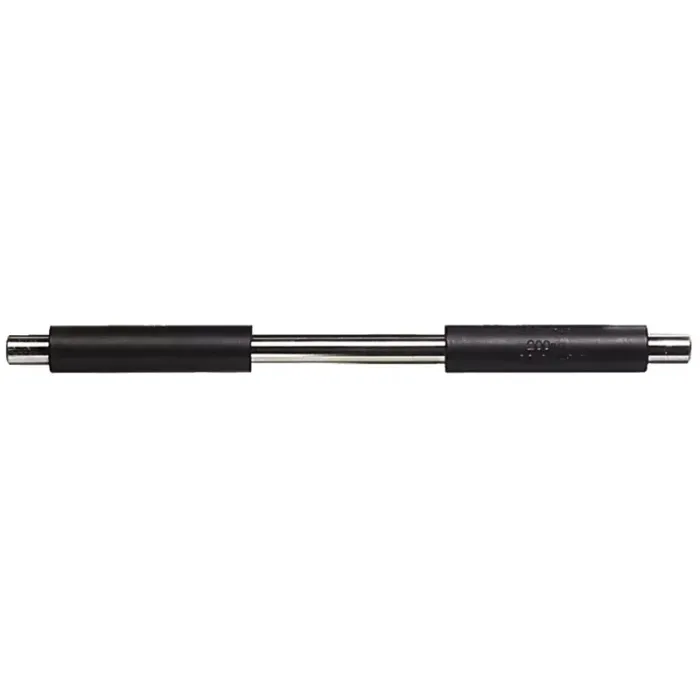

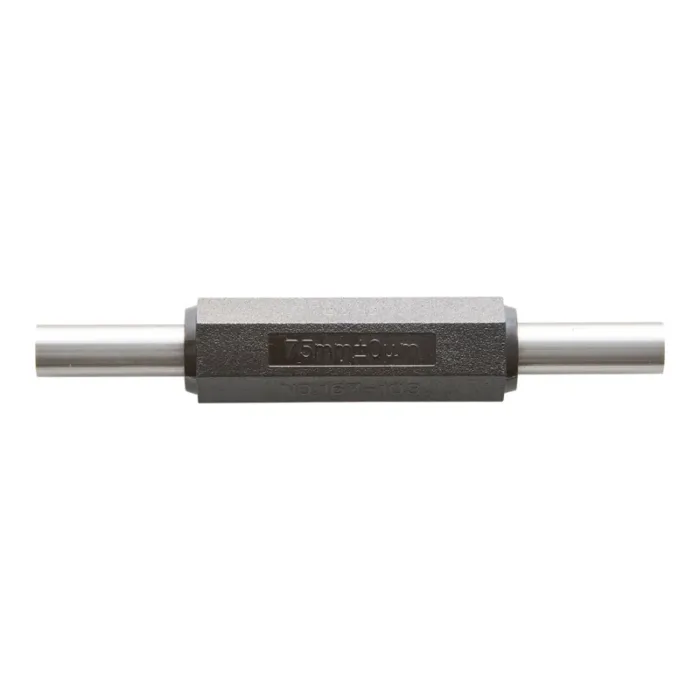

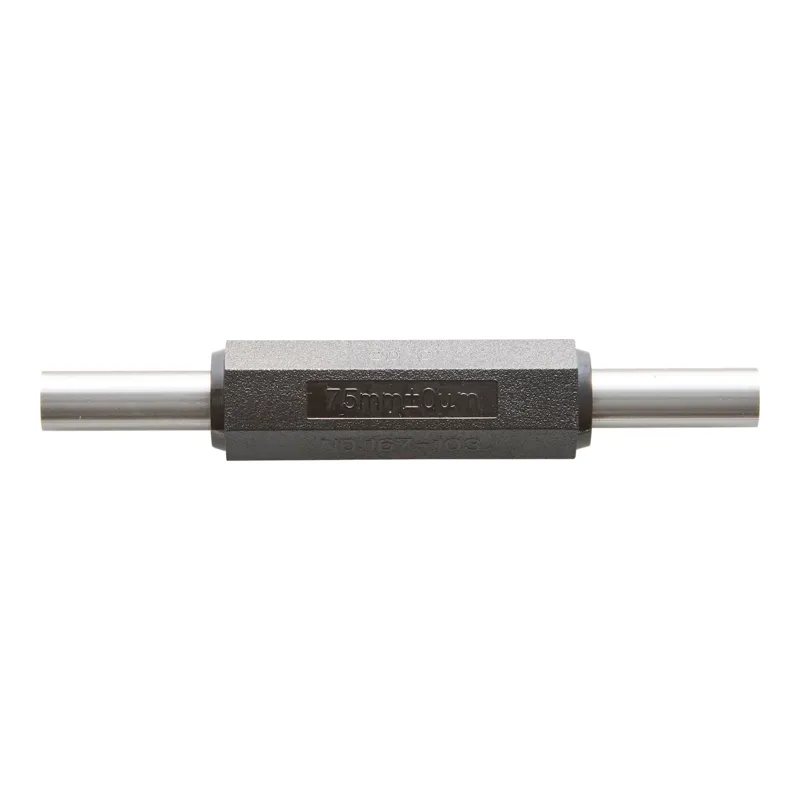

Mitutoyo Seri 167 Mikrometre için Ayar Mastarları
Bu 1000mm Mikrometre standardı size dış çap mikrometrelerini ölçüm aralığının sonuna kadar ayarlamanıza izin verir.
Stoğumuzdaki ürünleri atlasfor.com online mağazamızdan satın alabilirsiniz.
Açıklama

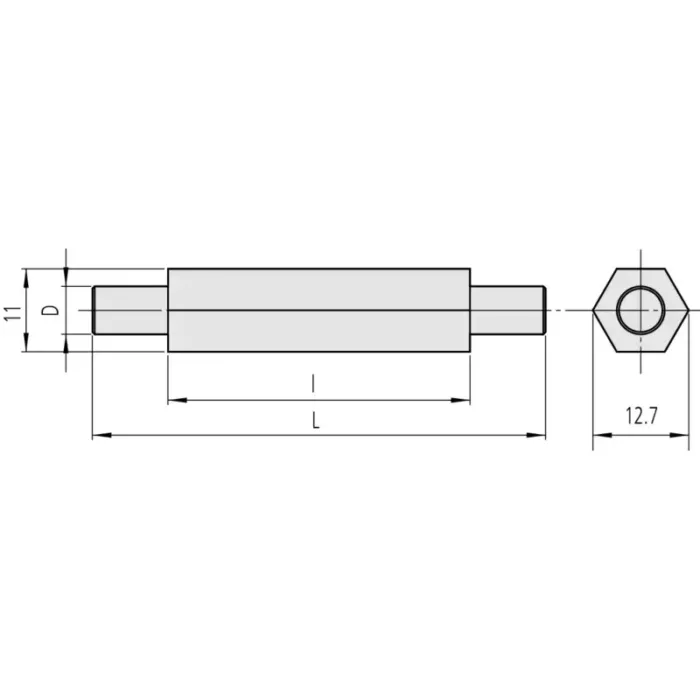

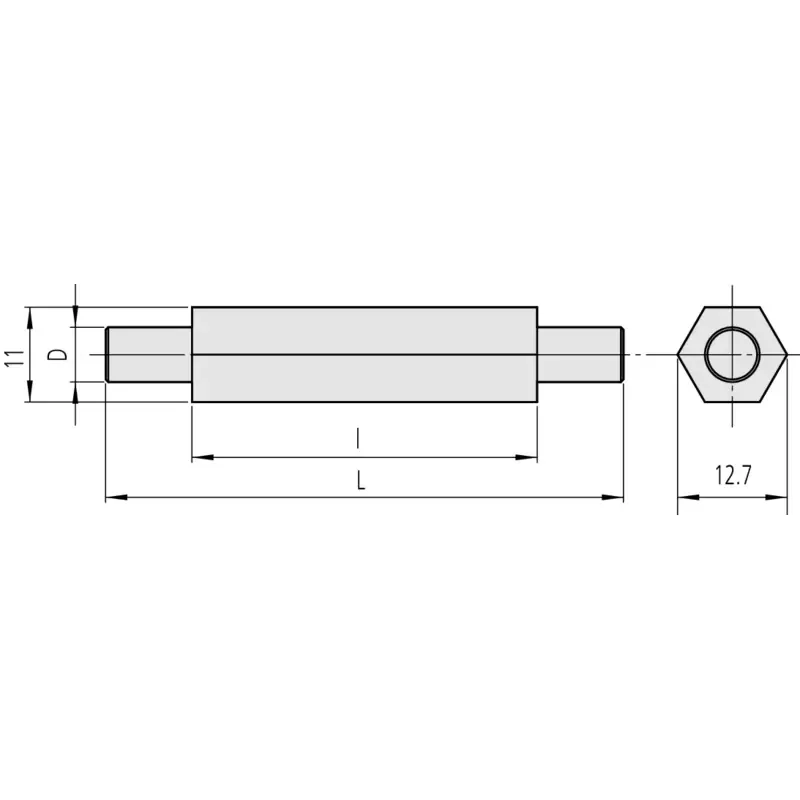

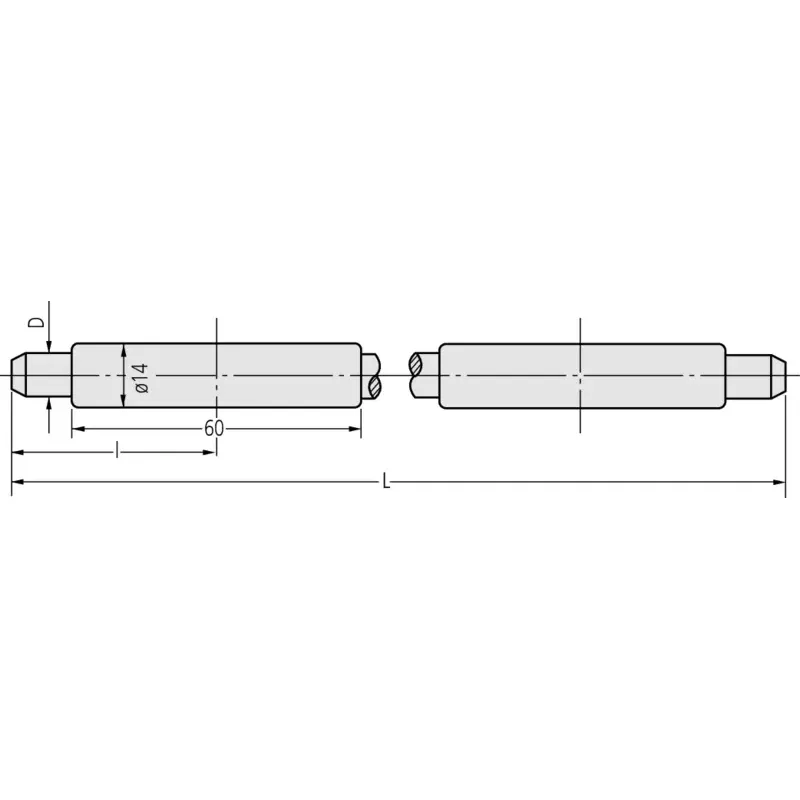

| No. | Uzunluk (L) | Çap (D) | Hata Sınırı | Düzlemsellik | paralellik | l mm[mm] |
|---|---|---|---|---|---|---|
| 167-101 | 25mm | 6,35 | ±1,5 µm | 0,3 µm | 2 µm | 18 |
| 167-102 | 50 mm | 6,35 | ±2 µm | 0,3 µm | 2 µm | 40 |
| 167-103 | 75 mm | 6,35 | ±2,5 µm | 0,3 µm | 2 µm | 40 |
| 167-104 | 100 mm | 7,9 | ±3 µm | 0,3 µm | 2 µm | |
| 167-105 | 125mm | 7,9 | ±3,5 µm | 0,3 µm | 2 µm | |
| 167-106 | 150mm | 7,9 | ±4 µm | 0,3 µm | 2 µm | |
| 167-107 | 175mm | 7,9 | ±4,5 m | 0,3 um | 2 um | |
| 167-108 | 200 mm | 9,4 | ±5 µm | 0,3 um | 2 µm | 47 |
| 167-109 | 225mm | 9,4 | ±5,5 µm | 0,3 µm | 2 µm | 47 |
| 167-110 | 250 mm | 9,4 | ±6 µm | 0,3 µm | 2 µm | 52 |
| 167-111 | 275mm | 9,4 | ±6,5 µm | 0,3 µm | 2 µm | 57 |
| 167-112 | 300 mm | 9,4 | ±7 µm | 0,3 µm | 2 µm | 64 |
| 167-113 | 325mm | 9,4 | ±7,5 µm | 0,3 µm | 2 µm | 69 |
| 167-114 | 350 mm | 9,4 | ±8 µm | 0,3 µm | 2 µm | 74 |
| 167-115 | 375mm | 9,4 | ±8,5 µm | 0,3 µm | 2 µm | 80 |
| 167-116 | 400 mm | 9,4 | ±9 µm | 0,3 µm | 2 µm | 85 |
| 167-117 | 425mm | 9,4 | ±9,5 µm | 0,3 µm | 2 µm | 90 |
| 167-118 | 450mm | 9,4 | ±10 µm | 0,3 µm | 2 µm | 95 |
| 167-119 | 475mm | 9,4 | ±10,5 µm | 0,3 µm | 2 µm | 101 |
| 167-120 | 500 mm | 11,9 | ±11 µm | 0,3 µm | 2 µm | 106 |
| 167-121 | 525mm | 11,9 | ±11,5 µm | 0,3 µm | 2 µm | 112 |
| 167-122 | 550mm | 11,9 | ±12 µm | 0,3 µm | 2 µm | 117 |
| 167-123 | 575mm | 11,9 | ±12,5 µm | 0,3 µm | 2 µm | 122 |
| 167-124 | 600 mm | 11,9 | ±13 µm | 0,3 µm | 2 µm | 128 |
| 167-125 | 625mm | 11,9 | ±13,5 µm | 0,3 µm | 2 µm | 133 |
| 167-126 | 650 mm | 11,9 | ±14 µm | 0,3 µm | 2 µm | 138 |
| 167-127 | 675mm | 11,9 | ±14,5 µm | 0,3 µm | 2 µm | 142 |
| 167-128 | 700 mm | 11,9 | ±15 µm | 0,3 µm | 2 µm | 147 |
| 167-129 | 725mm | 11,9 | ±15,5 µm | 0,3 µm | 2 µm | 153 |
| 167-130 | 750mm | 11,9 | ±16 µm | 0,3 µm | 2 µm | 158 |
| 167-131 | 775mm | 11,9 | ±16,5 µm | 0,3 µm | 2 µm | 164 |
| 167-132 | 800 mm | 11,9 | ±17 µm | 0,3 µm | 2 µm | 170 |
| 167-133 | 825mm | 11,9 | ±17,5 µm | 0,3 µm | 2 µm | 175 |
| 167-134 | 850mm | 11,9 | ±18 µm | 0,3 µm | 2 µm | 180 |
| 167-135 | 875mm | 11,9 | ±18,5 µm | 0,3 µm | 2 µm | 185 |
| 167-136 | 900mm | 11,9 | ±19 µm | 0,3 µm | 2 µm | 191 |
| 167-137 | 925mm | 11,9 | ±19,5 µm | 0,3 µm | 2 µm | 196 |
| 167-138 | 950mm | 11,9 | ±20 µm | 0,3 µm | 2 µm | 201 |
| 167-139 | 975mm | 11,9 | ±20,5 µm | 0,3 µm | 2 µm | 207 |
| 167-140 | 1000 mm | 11,9 | ±21 µm | 0,3 µm | 2 µm | 211 |
Setler
| No. | Uzunluk (L) | Düzlemsellik | paralellik | Setin içindekiler |
|---|---|---|---|---|
| 167-902 | 25-125mm | 0,3 µm | 2 µm | 167-101’den 167-105’e kadar |
| 167-903 | 25-275mm | 0,3 µm | 2 µm | 167-101’den 167-111’e kadar. |
