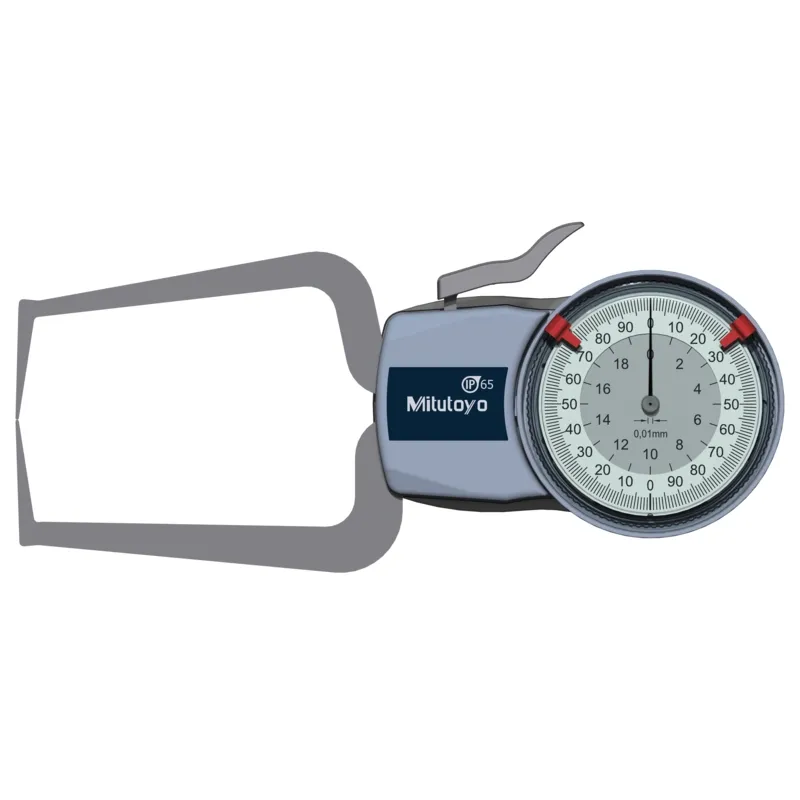

Mitutoyo Seri 209 Saatli Dış Çap Komparatörü
Bu analog Harici Kadranlı Kumpas Ölçer size aşağıdaki avantajları sunar:
• Suya ve toza karşı mükemmel direnç (IP65 koruma seviyesi)
• Optimize edilmiş ölçüm kuvveti
• Ölçüm sırasında elinize güvenli bir şekilde uzanacak şekilde ergonomik olarak tasarlanmıştır
Stoğumuzdaki ürünleri atlasfor.com online mağazamızdan satın alabilirsiniz.
Açıklama
Ölçüm yüzeyi: eğim radius: 0,4 mm (209-405), 0,75 (209-921)
| No. | Ölçüm aralığı[mm] | Okuma hassasiyeti [mm] |
Hata Sınırı | koruma | Ölçüm kuvveti (N) |
Ağırlık [g] | Tip | Hb [mm] | HF[mm] | L[mm] |
|---|---|---|---|---|---|---|---|---|---|---|

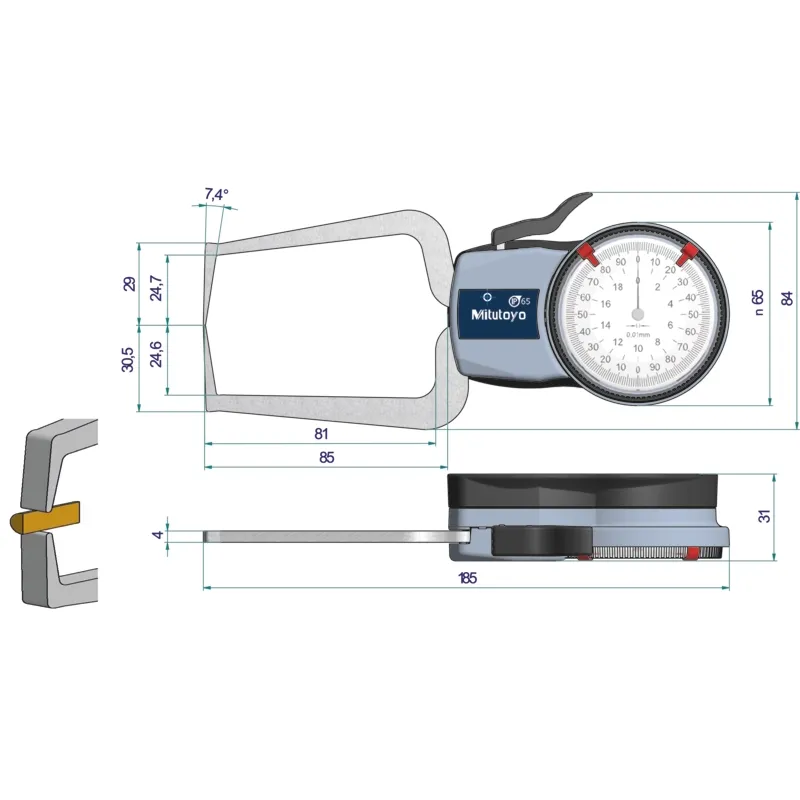

| 209-405 | 0 – 20 | 0,01 | 0,03 mm | IP 65 | 1,1-1,6 | 210 | Fig. 1 | 24,6 | 24,6 | 85 |
| 209-921 | 0 – 50 | 0,05 | 0,05 mm | IP 65 | 0,8-1,7 | 430 | Fig. 2 | 30 | 30 | 167 |
Ölçüm kontakları: karbür bilye Ø 1,5 mm, Ø 3 mm (209-911)
| No. | Ölçüm aralığı[mm] | Okuma hassasiyeti [mm] |
Hata Sınırı | koruma | Ölçüm kuvveti (N) |
Ağırlık [g] | Tip | Hb [mm] | HF[mm] | L[mm] |
|---|---|---|---|---|---|---|---|---|---|---|
| 209-400 | 0 – 10 | 0,005 | 0,015mm | IP 65 | 0,8-1,2 | 165 | Figür 4 | 19,1 | 0,9 | 35 |
| 209-402 | 0 – 10 | 0,005 | 0,015 mm | IP 65 | 0,8-1,2 | 170 | Fig. 2 | 19,1 | 18,6 | 35 |
| 209-404 | 0 – 20 | 0,01 | 0,03 mm | IP 65 | 1,1-1,6 | 210 | Fig. 2 | 24,7 | 24,6 | 85 |
| 209-407 | 0 – 20 | 0,01 | 0,03 mm | IP 65 | 1,1-1,6 | 200 | Fig. 4 | 24,7 | 2,5 | 85 |
| 209-911 | 0 – 50 | 0,05 | 0,05mm | IP 65 | 0,8-1,7 | 430 | Fig. 2 | 30 | 30 | 167 |
Ölçüm yüzeyi: Karbür bilya ø 1,5 mm / eğim radius 0,4 mm
| No. | Ölçüm aralığı[mm] | Okuma hassasiyeti[mm] | Hata Sınırı | koruma | Ölçüm kuvveti (N) |
Ağırlık [g] | Tip | Hb [mm] | HF[mm] | L[mm] |
|---|---|---|---|---|---|---|---|---|---|---|
| 209-401 | 0 – 10 | 0,005 | 0,015 mm | IP 65 | 0,8-1,2 | 165 | Fig. 8 | 18,8 | 0,9 | 35 |
| 209-406 | 0 – 20 | 0,01 | 0,03 mm | IP 65 | 1,1-1,6 | 200 | Fig. 3 | 24,7 | 2,5 | 80 |
Ölçüm yüzeyi: Karbür bilya ø3 mm(209-912), ø2 mm (209-843)
| No. | Ölçüm aralığı[mm] | Okuma hassasiyeti[mm] |
Hata Sınırı | koruma | Ölçüm kuvveti (N) |
Ağırlık [g] | Tip | Hb [mm] | HF[mm] | L[mm] |
|---|---|---|---|---|---|---|---|---|---|---|
| 209-912 | 0 – 50 | 0,05 | 0,05mm | IP 65 | 0,8-1,7 | 400 | Fig. 4 | 30 | 4,6 | 169 |
| 209-922 | 0 – 50 | 0,05 | 0,05mm | IP 65 | 0,8-1,7 | 400 | Şek. 3 | 30 | 4,6 | 169 |
Ölçüm yüzeyi: Disk ölçüm yüzeyleri ø6 mm
| No. | Ölçüm aralığı[mm] | Okuma hassasiyeti[mm] | Hata Sınırı | koruma | Ölçüm kuvveti (N) |
Ağırlık [g] | Tip | Hb [mm] | HF[mm] | L[mm] |
|---|---|---|---|---|---|---|---|---|---|---|
| 209-403 | 0 – 10 | 0,005 | 0,02 mm | IP 65 | 0,8-1,2 | 175 | Fig. 6 | 21,7 | 14,8 | 36 |
