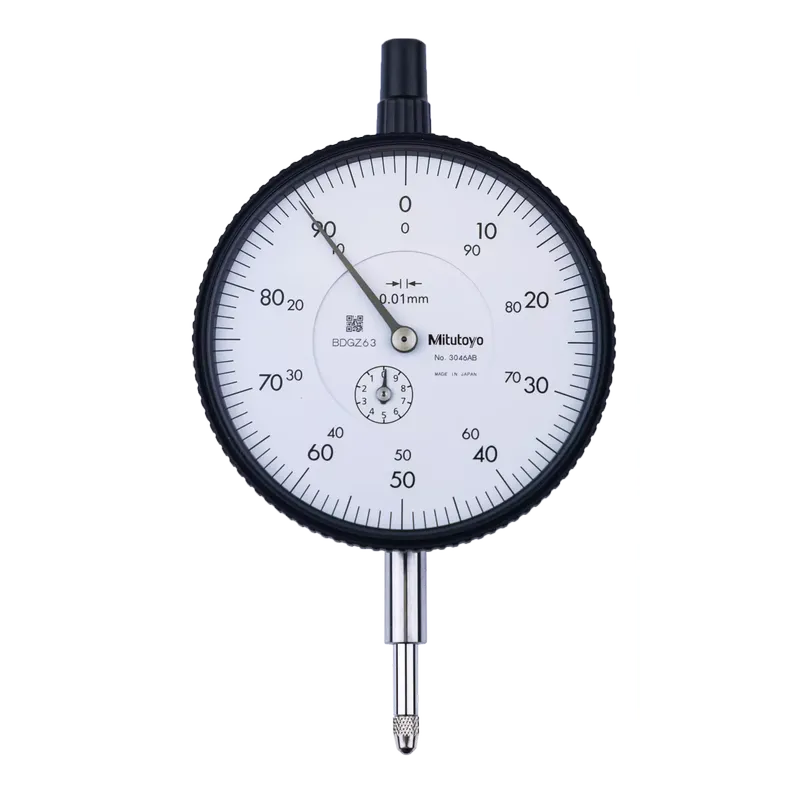

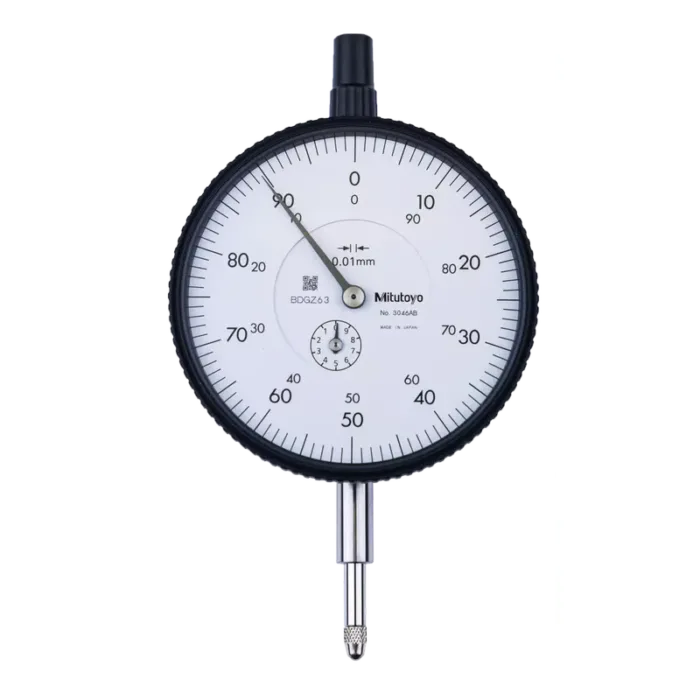

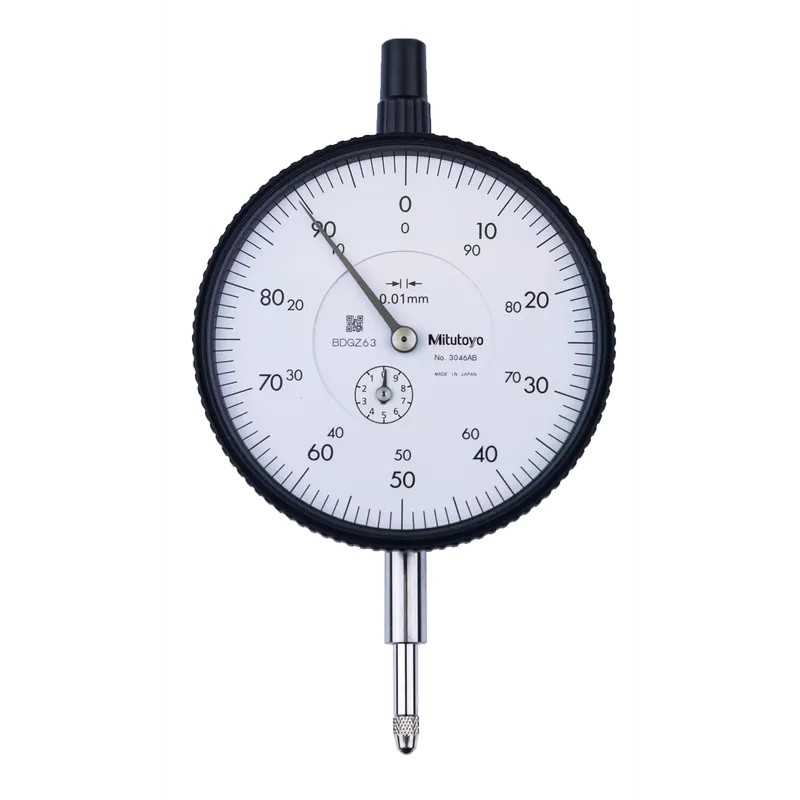

Mitutoyo Seri 3 Metrik Komparatör Saati ; Geniş Ekranlı
Bu metrik mekanik komparatör saati alttaki faydaları sağlar.
• Ekran çapı ø 78mm
• 20/30/50/80/100mm ölçüm aralıklı, okuma hassasiyeti 0,01 mm
Stoğumuzdaki ürünleri atlasfor.com online mağazamızdan satın alabilirsiniz.
Açıklama
| No. | Ölçüm aralığı[mm] | Adım başına ölçüm aralığı |
Okuma hassasiyeti |
Okuma hassasiyeti [mm] |
Her 1/10 turda [µm] |
Her 1/2 turda [µm] |
Her 1 turda [µm] |
ölçüm aralığı[µm] | Histerezis hatası [µm] |
Tekrarlanabilirlik[µm] | Ölçüm kuvveti (N) [N] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3046A | 10 | 1 mm | ±0-100 | 0,01 | 5 | 9 | 10 | 15 | 3 | 3 | 0,4-1,4 |
| 3046AB | 10 | 1 mm | ±0-100 | 0,01 | 5 | 9 | 10 | 15 | 3 | 3 | 0,4-1,4 |
| 3047A | 10 | 1 mm | 0-50-0 | 0,01 | 5 | 9 | 10 | 15 | 3 | 3 | 0,4-1,4 |
| 3047AB | 10 | 1 mm | 0-50-0 | 0,01 | 5 | 9 | 10 | 15 | 3 | 3 | 0,4-1,4 |
| 3050A | 20 | 1 mm | ±0-100 | 0,01 | 8 | 10 | 11 | 20 | 4 | 3 | 0,4-2 |
| 3050AB | 20 | 1 mm | ±0-100 | 0,01 | 8 | 10 | 11 | 20 | 4 | 3 | 0,4-2 |
| 3052A-19 | 30 | 1 mm | ±0-100 | 0,01 | 10 | 11 | 12 | 25 | 5 | 3 | 0,4-2,5 |
| 3052AB-19 | 30 | 1 mm | ±0-100 | 0,01 | 10 | 11 | 12 | 25 | 5 | 3 | 0,4-2,5 |
| 3058A-19 | 50 | 1 mm | ±0-100 | 0,01 | 10 | 12 | 13 | 30 | 6 | 3 | 0,4-3 |
| 3058AB-19 | 50 | 1 mm | ±0-100 | 0,01 | 10 | 12 | 13 | 30 | 6 | 3 | 0,4-3 |
| 3060A-19 | 80 | 1 mm | ±0-100 | 0,01 | 10 | 14 | 15 | 45 | 9 | 3 | 0,4-3 |
| 3060AB-19 | 80 | 1 mm | ±0-100 | 0,01 | 10 | 14 | 15 | 45 | 9 | 3 | 0,4-3 |
| 3062A-19 | 100 | 1 mm | ±0-100 | 0,01 | 12 | 17 | 20 | 50 | 9 | 3 | 0,4-3,5 |
| 3062AB-19 | 100 | 1 mm | ±0-100 | 0,01 | 12 | 17 | 20 | 50 | 9 | 3 | 0,4-3,5 |
| 3109A-10 | 1 | 0,2 mm | 0-100-0 | 0,001 | 2,5 | 4 | 4,5 | 5 | 2 | 1 | 0,4-1,5 |
| 3109AB-10 | 1 | 0,2 mm | 0-100-0 | 0,001 | 2,5 | 4 | 4,5 | 5 | 2 | 1 | 0,4-1,5 |
| 3060S-19 ve 3062S-19: sadece dikey pozisyonda kullanılır. | |||||||||||

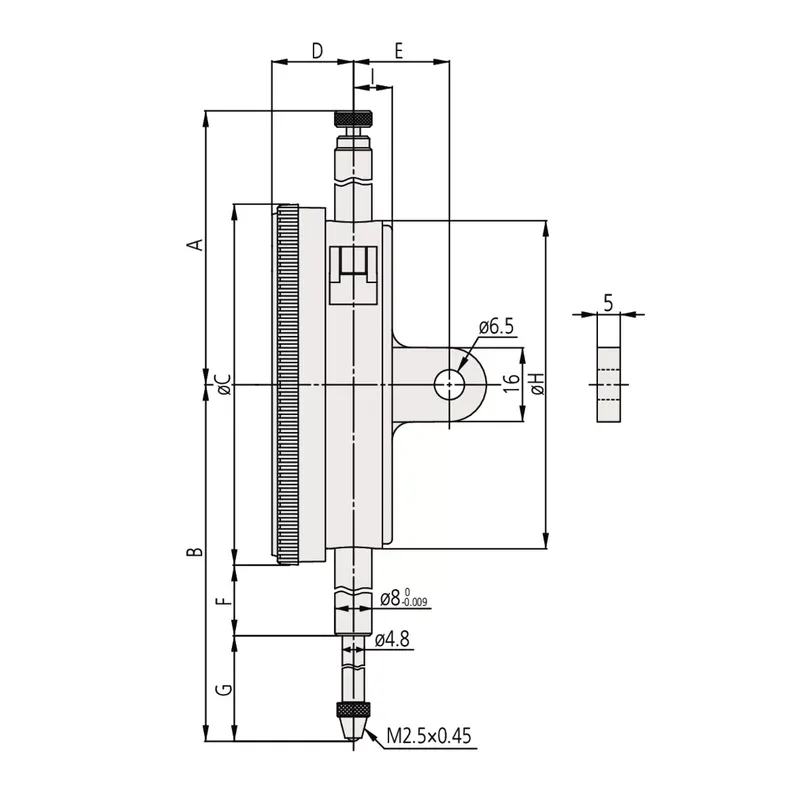

| No. | Ağırlık[g] | A[mm] | B[mm] | C[mm] | D[mm] | e[mm] | F[mm] | G[mm] | H[mm] | BEN[mm] |
|---|---|---|---|---|---|---|---|---|---|---|
| 3046A | 252 | 59,6 | 75,5 | 78 | 17,7 | 21 | 15,9 | 20,6 | 71 | 9 |
| 3046AB | 237 | 59,6 | 75,5 | 78 | 17,7 | 21 | 15,9 | 20,6 | 71 | 9 |
| 3047A | 252 | 59,6 | 75,5 | 78 | 17,7 | 21 | 15,9 | 20,6 | 71 | 9 |
| 3047AB | 237 | 59,6 | 75,5 | 78 | 17,7 | 21 | 15,9 | 20,6 | 71 | 9 |
| 3050A | 272 | 52,6 | 94 | 78 | 17,7 | 21 | 25,9 | 29,1 | 71 | 9 |
| 3050AB | 257 | 52,6 | 94 | 78 | 17,7 | 21 | 25,9 | 29,1 | 71 | 9 |
| 3052A-19 | 285 | 72,9 | 104,3 | 78 | 17,7 | 21 | 25,9 | 39,4 | 71 | 9 |
| 3052AB-19 | 270 | 72,9 | 104,3 | 78 | 17,7 | 21 | 25,9 | 39,4 | 71 | 9 |
| 3058A-19 | 298 | 81,9 | 142,3 | 78 | 17,7 | 21 | 43,9 | 59,4 | 71 | 9 |
| 3058AB-19 | 283 | 81,9 | 142,3 | 78 | 17,7 | 21 | 43,9 | 59,4 | 71 | 9 |
| 3060A-19 | 314 | 120,9 | 202,3 | 78 | 17,7 | 21 | 73,9 | 89,4 | 71 | 9 |
| 3060AB-19 | 299 | 120,9 | 202,3 | 78 | 17,7 | 21 | 73,9 | 89,4 | 71 | 9 |
| 3062A-19 | 332 | 141,9 | 243,3 | 78 | 17,7 | 21 | 94,9 | 109,4 | 71 | 9 |
| 3062AB-19 | 317 | 141,9 | 243,3 | 78 | 17,7 | 21 | 94,9 | 109,4 | 71 | 9 |
| 3109A-10 | 270 | 59,6 | 79 | 78 | 17,7 | 21 | 15,9 | 14,1 | 71 | 9 |
| 3109AB-10 | 255 | 59,6 | 79 | 78 | 17,7 | 21 | 15,9 | 14,1 | 71 | 9 |
