Mitutoyo Seri 313 Vida Dişi Ölçü Pimleri

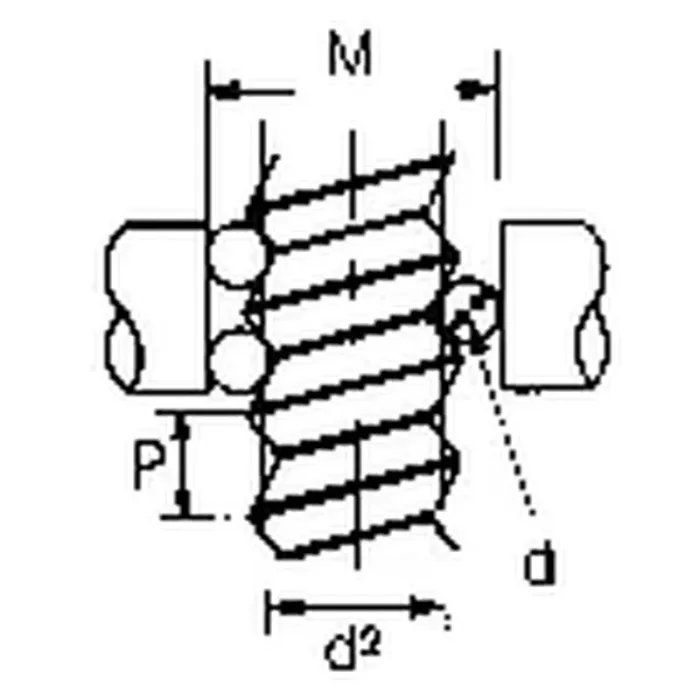

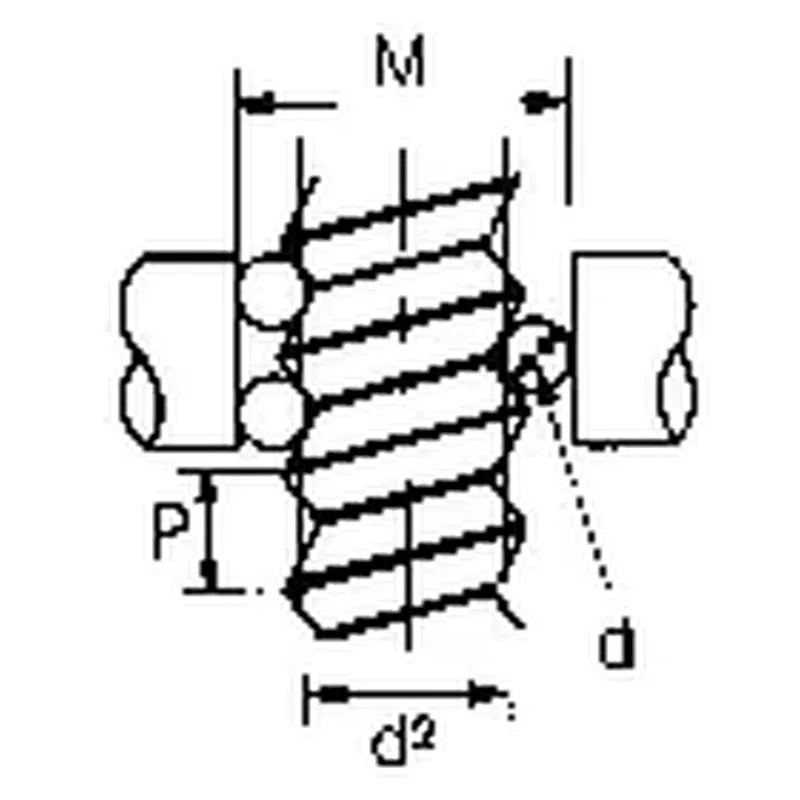

Bu 3 kablo ölçüm prosesi diş çapları ölçümlerinde çok hassas prosedürlerden biridir.
Stoğumuzdaki ürünleri atlasfor.com online mağazamızdan satın alabilirsiniz.
Açıklama

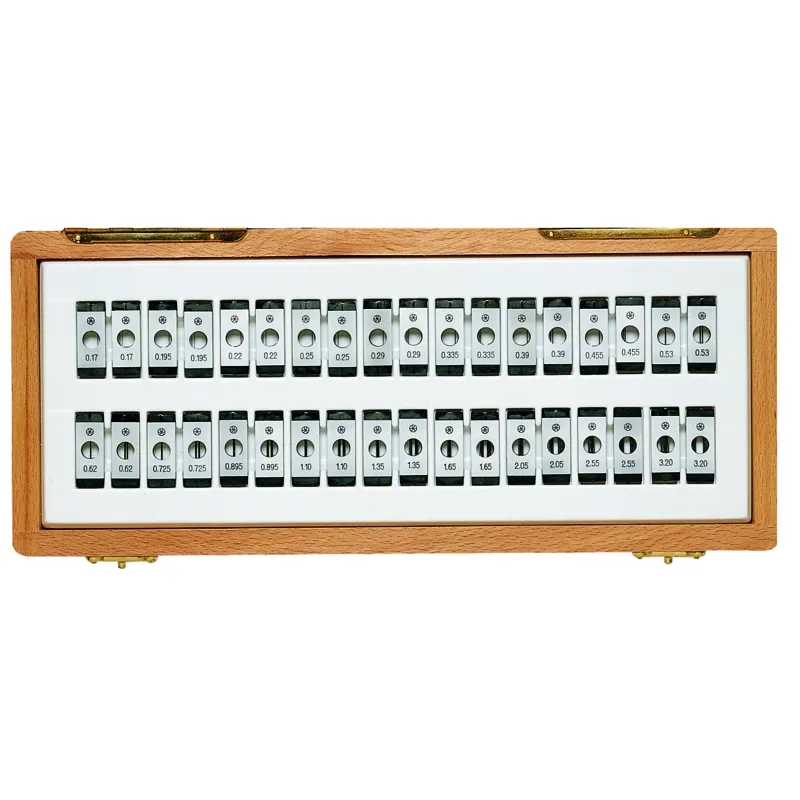

Tel seti
| No. | Hata Sınırı | Açıklamalar | Setin içindekiler |
|---|---|---|---|
| 313-101 | DIN 2269, Sınıf 1 | Mikrometre mili çapı 6,35 mm için | 18 çift kablo D= 0,17 – 3,2 mm |
| 313-102 | DIN 2269, Sınıf 1 | Mikrometre mili çapı 8 mm için | 18 çift kablo D= 0,17 – 3,2 mm |
ø 6,35 için Vida dişi ölçüm pimleri çift olarak teslim edilir.
| No. | Çap (D) | Hata Sınırı |
|---|---|---|
| 952131 | 0,17mm | DIN 2269, Sınıf 1 |
| 952132 | 0,195mm | DIN 2269, Sınıf 1 |
| 952133 | 0,22 mm | DIN 2269, Sınıf 1 |
| 952134 | 0,25mm | DIN 2269, Sınıf 1 |
| 952135 | 0,29 mm | DIN 2269, Sınıf 1 |
| 952136 | 0,335mm | DIN 2269, Sınıf 1 |
| 952137 | 0,39 mm | DIN 2269, Sınıf 1 |
| 952138 | 0,455mm | DIN 2269, Sınıf 1 |
| 952139 | 0,53 mm | DIN 2269, Sınıf 1 |
| 952140 | 0,62 mm | DIN 2269, Sınıf 1 |
| 952141 | 0,725mm | DIN 2269, Sınıf 1 |
| 952142 | 0,895mm | DIN 2269, Sınıf 1 |
| 952143 | 1,1mm | DIN 2269, Sınıf 1 |
| 952144 | 1,35mm | DIN 2269, Sınıf 1 |
| 952145 | 1,65mm | DIN 2269, Sınıf 1 |
| 952146 | 2,05mm | DIN 2269, Sınıf 1 |
| 952147 | 2,55mm | DIN 2269, Sınıf 1 |
| 952148 | 3,2mm | DIN 2269, Sınıf 1 |
ø 8 için Vida dişi ölçüm pimleri çift olarak teslim edilir.
| No. | Çap (D) | Hata Sınırı |
|---|---|---|
| 952149 | 0,17mm | DIN 2269, Sınıf 1 |
| 952150 | 0,195mm | DIN 2269, Sınıf 1 |
| 952151 | 0,22 mm | DIN 2269, Sınıf 1 |
| 952152 | 0,25mm | DIN 2269, Sınıf 1 |
| 952153 | 0,29 mm | DIN 2269, Sınıf 1 |
| 952154 | 0,335mm | DIN 2269, Sınıf 1 |
| 952155 | 0,39 mm | DIN 2269, Sınıf 1 |
| 952156 | 0,455mm | DIN 2269, Sınıf 1 |
| 952157 | 0,53 mm | DIN 2269, Sınıf 1 |
| 952158 | 0,62 mm | DIN 2269, Sınıf 1 |
| 952159 | 0,725mm | DIN 2269, Sınıf 1 |
| 952160 | 0,895mm | DIN 2269, Sınıf 1 |
| 952161 | 1,1mm | DIN 2269, Sınıf 1 |
| 952162 | 1,35mm | DIN 2269, Sınıf 1 |
| 952163 | 1,65mm | DIN 2269, Sınıf 1 |
| 952164 | 2,05mm | DIN 2269, Sınıf 1 |
| 952165 | 2,55mm | DIN 2269, Sınıf 1 |
| 952166 | 3,2mm | DIN 2269, Sınıf 1 |
