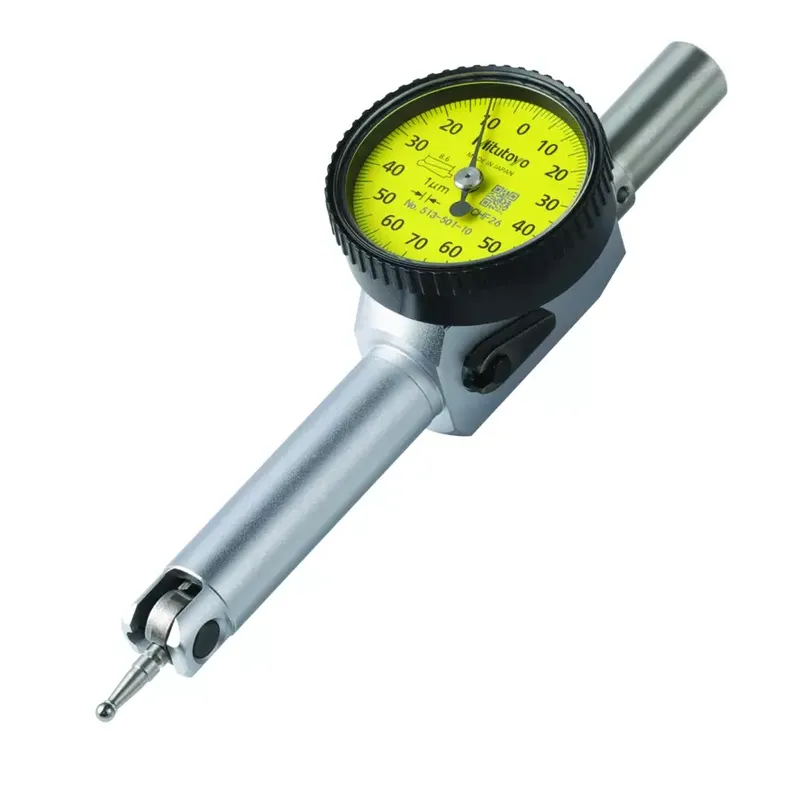

Mitutoyo Seri 513 Metrik Salgı Komparatörleri Küçük Tip
• Ölçüm yönünü switch lever yardımıyla değiştirebilirsiniz.
• Kolay sıfırlama için dönel skala.
• Rulmanlar, hassas dişliler size doğru, düzgün ve hassas cevap verir.
Stoğumuzdaki ürünleri atlasfor.com online mağazamızdan satın alabilirsiniz.
Açıklama
Temel Set
| No. | Ölçüm aralığı [mm] |
Okuma hassasiyeti | Okuma hassasiyeti [mm] |
H MPE (Histerez) | 10 skala bölüntülü [uM] |
Her 1/2 turda [µm] |
ölçüm aralığı [µm] |
Tekrarlana- bilirlik [µm] |
Ölçüm kuvveti (N) | Karbür uç tip ø2 mm No. |

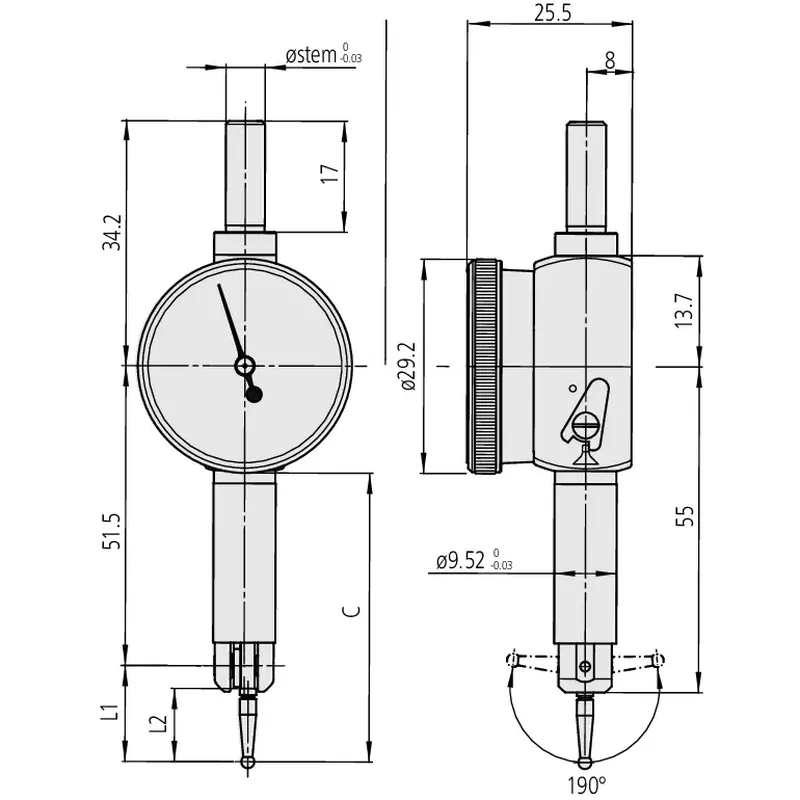

Ağırlık [g] | L1 [mm] |
L2 [mm] |
C [mm] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 513-501-10E | 0,14 | 0-70-0 | 0,001 | 2 mm | 2 | 3 | 3 | 1 | ≤ 0,5 | 136104 | 50 | 44938 | 45085 | 48,7 |
| 513-503-10E | 0,2 | 0-100-0 | 0,002 | 2 mm | 2 | 3 | 3 | 1 | ≤ 0,4 | 103010 | 50 | 45121 | 44968 | 51,4 |
| 513-514-10E | 0,5 | 0-25-0 | 0,01 | 4mm | 5 | 10 | 3 | ≤ 0,3 | 131324 | 51 | 36,8 | 33,3 | 73,5 | |
| 513-517-10E | 0,8 | 0-40-0 | 0,01 | 3 mm | 5 | 6 | 8 | 3 | ≤ 0,3 | 103006 | 50 | 45189 | 45033 | 57,6 |
| 513-515-10E | 1 | 0,01 | 4mm | 5 | 8 | 10 | 3 | ≤ 0,3 | 136013 | 51 | 44,5 | 41 | 81,2 |
Tam Set
| No. | Ölçüm aralığı [mm] | Okuma hassasiyeti | Okuma hassasiyeti [mm] | H MPE (Histerez) | 10 skala bölüntülü [uM] |
Her 1/2 turda [µm] |
ölçüm aralığı [µm] | Tekrarlana-bilirlik [µm] | Ölçüm kuvveti (N) | Karbür uç tip ø2 mm No. |
Ağırlık [g] | L1 [mm] |
L2 [mm] |
C [mm] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 513-501-10T | 0,14 | 0-70-0 | 0,001 | 2 mm | 2 | 3 | 3 | 1 | ≤ 0,5 | 136104 | 50 | 44938 | 8,6 | 48,7 |
| 513-503-10T | 0,2 | 0-100-0 | 0,002 | 2 mm | 2 | 3 | 3 | 1 | ≤ 0,4 | 103010 | 50 | 14,7 | 11,2 | 51,4 |
| 513-514-10T | 0,5 | 0-25-0 | 0,01 | 4mm | 5 | 10 | 3 | ≤ 0,3 | 131324 | 51 | 36,8 | 33,3 | 73,5 | |
| 513-517-10T | 0,8 | 0-40-0 | 0,01 | 3 mm | 5 | 6 | 8 | 3 | ≤ 0,3 | 103006 | 50 | 45189 | 45033 | 57,6 |
| 513-515-10T | 1 | 0-50-0 | 0,01 | 4mm | 5 | 8 | 10 | 3 | ≤ 0,3 | 136013 | 51 | 44,5 | 41 | 81,2 |
