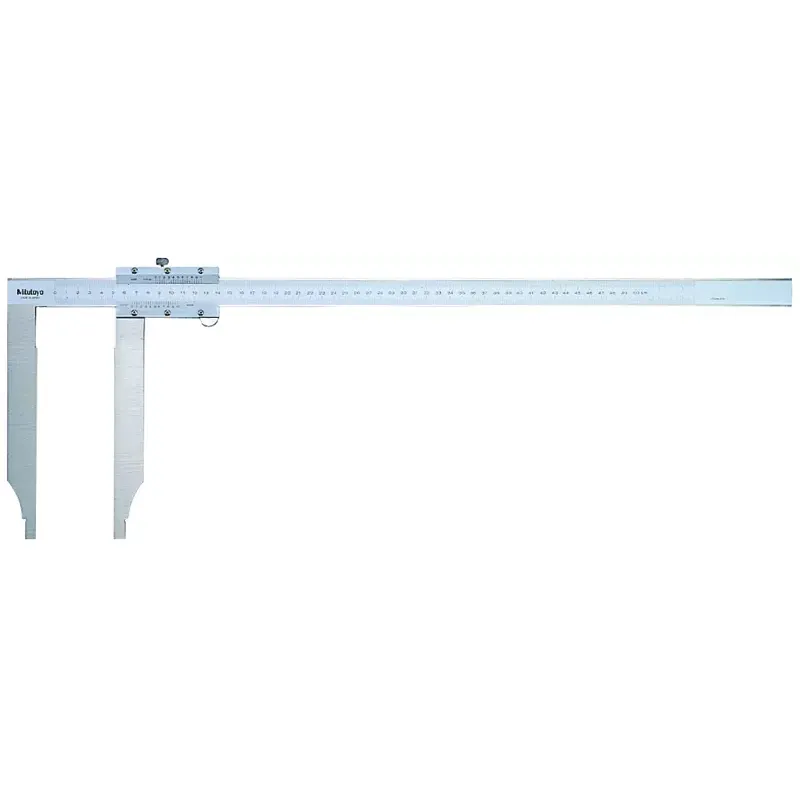

Mitutoyo Seri 534 Uzun Çeneli Verniyerli Kumpas
Mitutoyo Seri 534 Uzun Çeneli Verniyerli Kumpas - Görsel 2

Mitutoyo Seri 534 Uzun Çeneli Verniyerli Kumpas

Hassas ayarlamalı veya ayarlamasız
• Uzun çeneler ulaşılması zor iş parçalarının ölçümü içindir.
• Üst offset verniyer skala ile çene ucu genişliğini eklemeye gerek kalmadan doğrudan iç çap ölçümü okuma.

Stoğumuzdaki ürünleri atlasfor.com online mağazamızdan satın alabilirsiniz.

Açıklama

Hassas ayarlamalı

No. Ölçüm
aralığı[mm]		 Çözünürlük Minimum
iç
yüzey ölçümü		 Maks. kabul
edilebilir gösterge hatası		 Maks. İzin
Verilen Hata S
MPE		 Ağırlık[g]
534-113 0- 300 0,02mm 10,1mm ±0,04mm ±0,04mm 460
534-114 0- 500 0,02mm 20,1mm ±0,06mm ±0,06mm 1500
534-115 0- 750 0,02mm 20,1mm ±0,08mm ±0,08mm 2900
534-116 0- 1000 0,02mm 20,1mm ±0,1mm ±0,1mm 3500

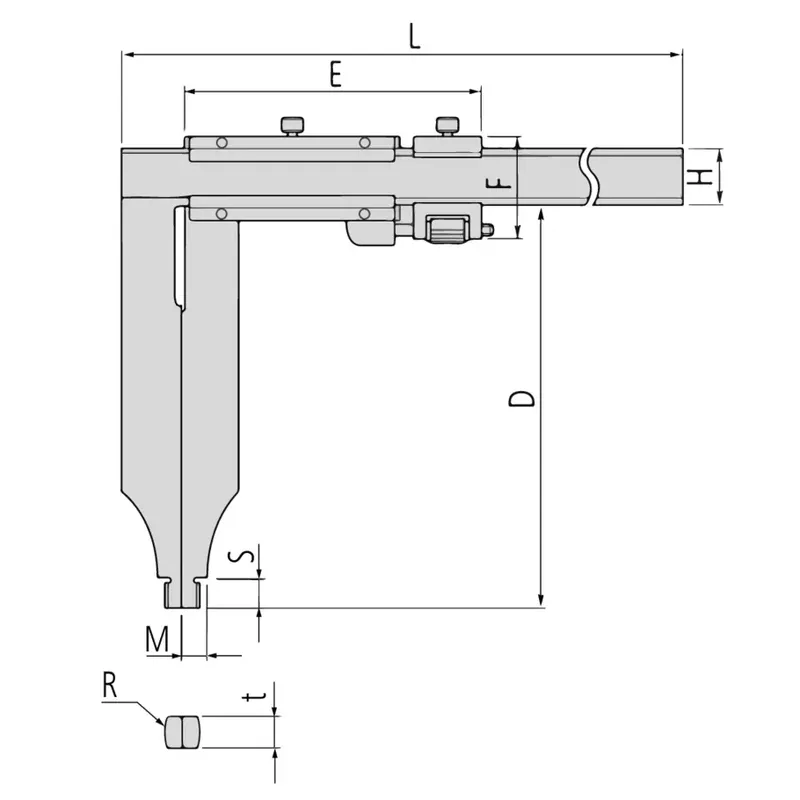

No. L[mm] D[mm] e[mm] F[mm] H[mm] R[mm] M[mm] S[mm] T[mm]
534-113 445 90 76,6 38 20 5 7 12 3,8
534-114 682 200 89 51 25 10 12 18,5 6
534-115 995 200 150 62,5 32 10 12 18,5 6
534-116 1230 200 150 62,5 32 10 12 18,5 8

Hassas ayarlamasız

No. Ölçüm
aralığı[mm]		 Çözünürlük Minimum
iç
yüzey ölçümü		 Maks. kabul
edilebilir gösterge hatası		 Maks. İzin
Verilen Hata
S MPE		 Ağırlık[g]
534-109 0- 300 0,05mm 10,1mm ±0,07mm ±0,07mm 400
534-110 0- 500 0,05mm 20,1mm ±0,13mm ±0,13mm 1400
No. L[mm] D[mm] e[mm] H[mm] R[mm] M[mm] S[mm] T[mm]
534-109 445 90 76,5 20 5 7 12 3,8
534-110 682 200 89 25 10 12 18,5 6
