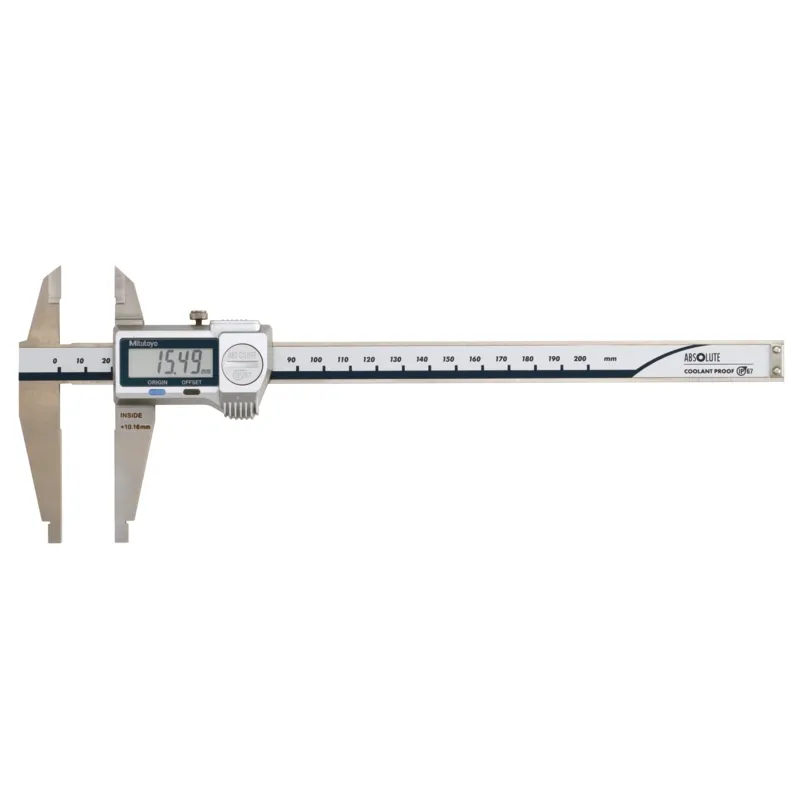

Mitutoyo Seri 551 Digimatic Çıkışlı Sivri Uçlu ve Standart Çeneli Kumpas
• Dış çap ölçümleri için sivri ölçüm çeneli, iç çap ölçümlerinde oval ölçüm yüzeyli çeneler
• SPC data çıkışlı.
Stoğumuzdaki ürünleri atlasfor.com online mağazamızdan satın alabilirsiniz.
Açıklama
IP67 Korumalı Model
| No. | Ölçüm aralığı[mm] |
Minimum iç yüzey ölçümü |
Maks. kabul edilebilir gösterge hatası |
Maks. İzin Verilen Hata S MPE |
Ağırlık[g] |
|---|---|---|---|---|---|
| 551-301-20 | 0- 200 | 10,1mm | ±0,03mm | ±0,03mm | 190 |
| 551-331-20 | 0- 300 | 10,1mm | ±0,04mm | ±0,04mm | 400 |

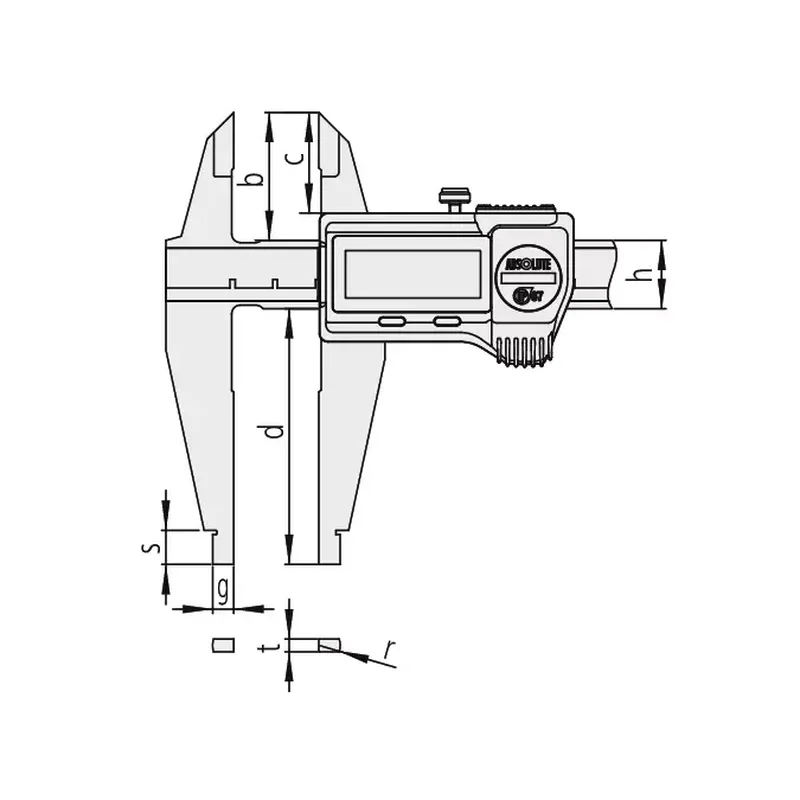

| No. | B[mm] | C[mm] | D[mm] | G[mm] | S[mm] | H[mm] | T[mm] | R[mm] |
|---|---|---|---|---|---|---|---|---|
| 551-301-20 | 30 | 23,6 | 60 | 5 | 8 | 16 | 3 | 5 |
| 551-331-20 | 40 | 32,2 | 90 | 5 | 10 | 20 | 3,8 | 5 |
IP67 Olmayan Model
| No. | Ölçüm aralığı[mm] |
Minimum iç yüzey ölçümü |
Maks. kabul edilebilir gösterge hatası |
Maks. İzin Verilen Hata S MPE |
Ağırlık[g] |
|---|---|---|---|---|---|
| 551-204-10 | 0- 500 | 20,1mm | ±0,06mm | ±0,06mm | 1060 |
| 551-206-10 | 0- 750 | 20,1mm | ±0,06mm | ±0,06mm | 1410 |
| 551-207-10 | 0- 1000 | 20,1mm | ±0,07mm | ±0,07mm | 3430 |
| No. | B[mm] | C[mm] | D[mm] | G[mm] | S[mm] | H[mm] | T[mm] | R[mm] |
|---|---|---|---|---|---|---|---|---|
| 551-204-10 | 56 | 44,9 | 150 | 10 | 18 | 25 | 6 | 10 |
| 551-206-10 | 56 | 44,9 | 150 | 10 | 18 | 25 | 6 | 10 |
| 551-207-10 | 56 | 43,8 | 150 | 10 | 20 | 32 | 8 | 10 |
