Mitutoyo Seri 7 Manyetik Standlar
Stoğumuzdaki ürünleri atlasfor.com online mağazamızdan satın alabilirsiniz.
Açıklama
• V-blok taban tipi
| No. | Sıkma cihazı | Sıkma kuvveti (dikey) [N] |
Taban boyutu (UxGxY) |
Toplam yükseklik [mm] | İnce ayar | Sap deliği Ø | Çalışma yarıçapı [mm] | Vida dişi | Ağırlık [kg] |
|---|---|---|---|---|---|---|---|---|---|

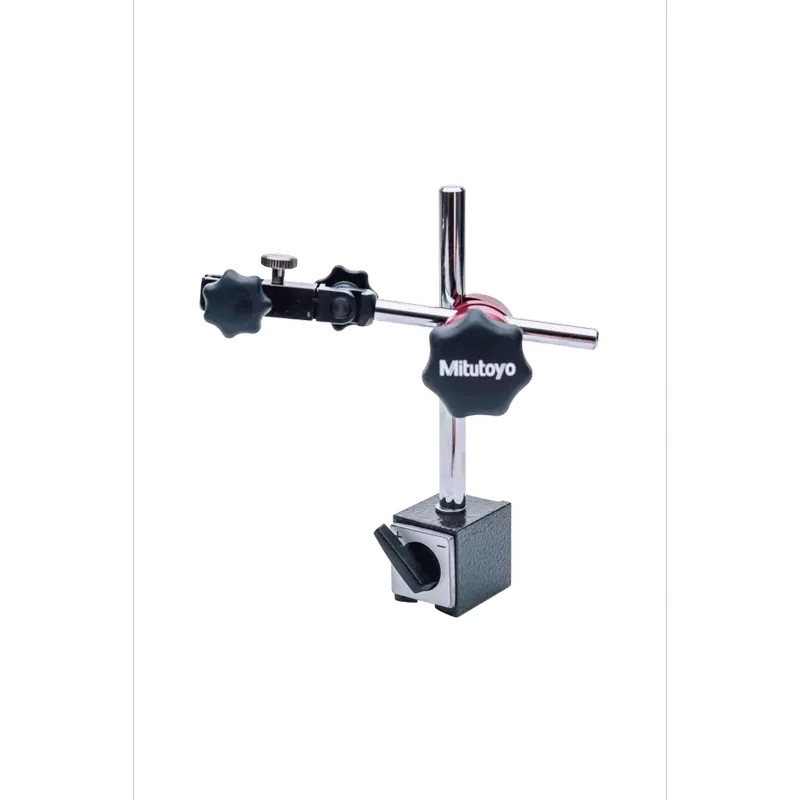

| 63AAA670 | manyetik | 300 | 59 x 50 x 55mm | 234 | ince besleme çarkı ile 1,3 mm/ dönüş | kırlangıç kuyruk | 120 | M6 x 1 | 0,47 |
| 7010S-10 | manyetik | 600 | 59 x 50 x 55mm | 232 | Hiçbiri | 3 / 8 ” /9,53 mm, 4 mm, 8 mm (kırlangıç kuyruk) |
165 | M8 x1,25 | 1,38 |
| 7011S-10 | manyetik | 600 | 59 x 50 x 55mm | 232 | İnce Ayar Knop ile | 3 / 8 ” /9,53 mm, 4 mm, 8 mm (kırlangıç kuyruklu) |
150 | M8 x1,25 | 1,49 |
| 7015-10 | manyetik | 600 | 59 x 50 x 55mm | 232 | ince besleme çarklı +-4° |
3/8″ / 9,53mm, 6 mm, 8 mm (gövde burçlu) |
170,5 | M8 x 1,25 | 1,37 |
V-blok taban ve esnek kol
| No. | Sıkma cihazı | Sıkma kuvveti (dikey)[N] |
Taban boyutu (UxGxY) |
Toplam yükseklik[mm] | Sap deliği Ø | Vida dişi | Ağırlık [kg] |
|---|---|---|---|---|---|---|---|
| 7012-10 | manyetik | 600 | 59x 50 x 55 mm | 396 | 6mm, 3/8″ / 9,53mm, 8 mm (gövde burçlu) |
M8x 1,25 | 1,5 |
Küçük model
| No. | Sıkma cihazı | Sıkma kuvveti (dikey)[N] |
Temel boyut[mm] |
Toplam yükseklik[mm] |
Sap deliği Ø | Çalışma yarıçapı[mm] |
Ağırlık[g] |
|---|---|---|---|---|---|---|---|

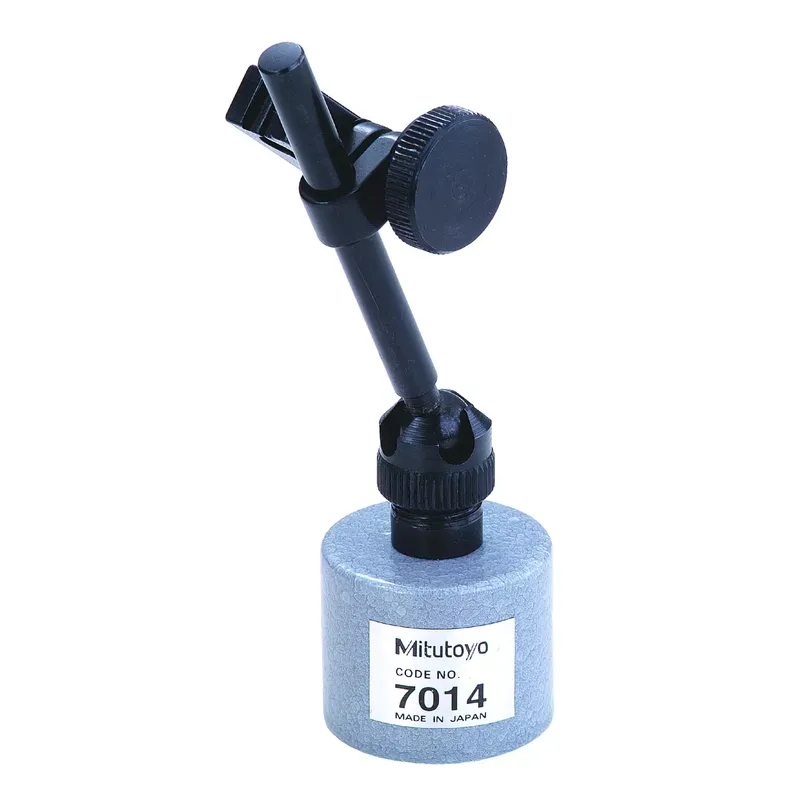

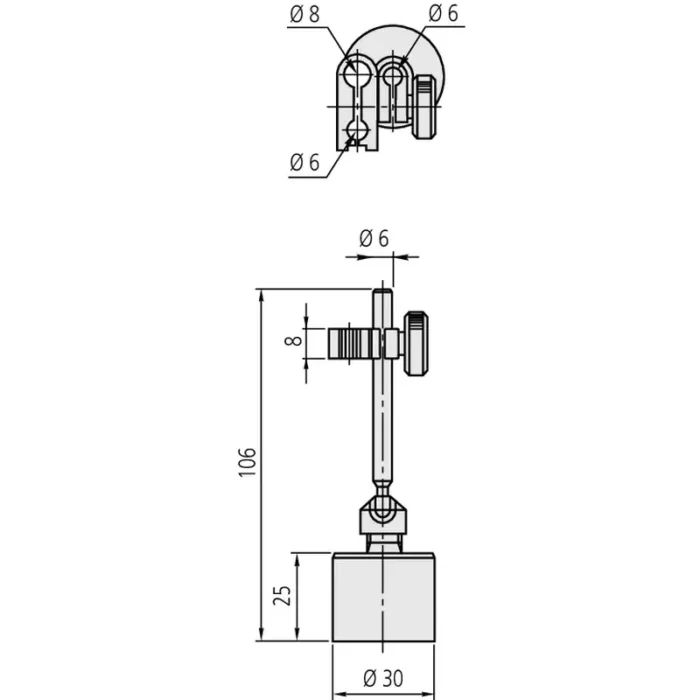

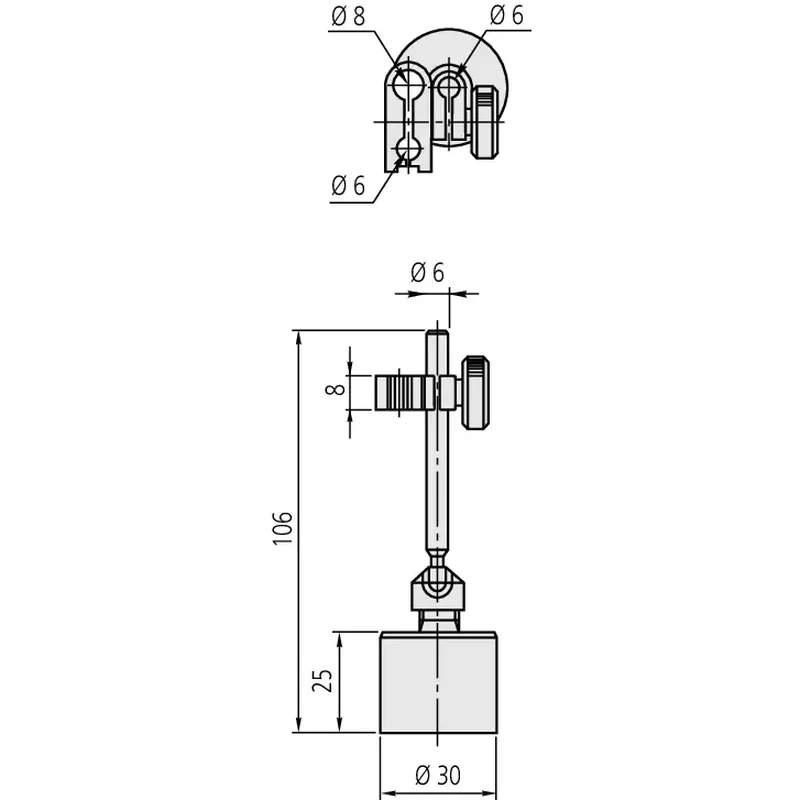

| 7014-10 | manyetik | 150 | ø 30 | 106 | 6 ve 8 mm | 68 | 170 |
• Açma/Kapatma özelliği olmayan mini manyetik stand.
• 6mm veya 8mm çaplı komparatör saatleri takılabilir.
