Bilgisayarlı sayısal kontrol (CNC) makineleri, karmaşık operasyonları yüksek hassasiyetle otomatikleştirerek üretimi dönüştürmüştür. Üretim endüstrisi, her biri belirli görevler ve malzemeler için tasarlanmış çeşitli CNC makine türlerine dayanır. Havacılık bileşenlerinden medikal cihazlara kadar bu takım tezgâhları, modern üretimin talep ettiği doğruluğu sağlar.

Doğru CNC makinesini seçmek hem ürün kalitesini hem de üretim maliyetlerini doğrudan etkiler. CNC freze makineleri, CNC tornalardan farklı operasyonları gerçekleştirirken; CNC plazma kesiciler ve lazer kesim makineleri tamamen farklı amaçlara hizmet eder. Her makine türü, belirli malzemeler, geometriler ve üretim hacimleri için uygun benzersiz kabiliyetler sunar.

Bu rehber, on temel CNC makine türünü inceleyerek nasıl çalıştıklarını, hangi malzemeleri en verimli şekilde işlediklerini ve hangi uygulamalarda en iyi sonucu verdiklerini açıklar.

CNC Makine Sınıflandırmalarını Anlamak

CNC makineleri, kontrol sistemlerine ve eksen konfigürasyonlarına göre sınıflandırılabilir. Her sınıflandırma, farklı üretim ihtiyaçları için ayrı kabiliyetler sunar.

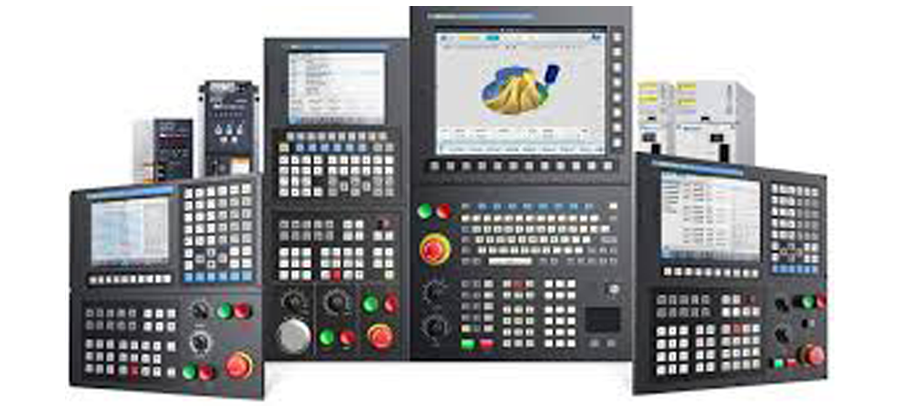

Kontrol Sistemleri

Kontrol sistemleri açık çevrim (open-loop) ve kapalı çevrim (closed-loop) olarak ikiye ayrılır. Açık çevrim sistemler, komutları iletir ancak hareketin doğru şekilde gerçekleşip gerçekleşmediğini doğrulamaz. Bu nedenle daha basit ve ekonomiktir, ancak konum doğrulaması yoktur.

Kapalı çevrim sistemler ise geri besleme sensörleri içerir ve hareketleri sürekli doğrular, sapmaları otomatik olarak düzeltir. Üretim ortamlarında hassasiyet taviz kabul etmediği için genellikle kapalı çevrim sistemler tercih edilir.

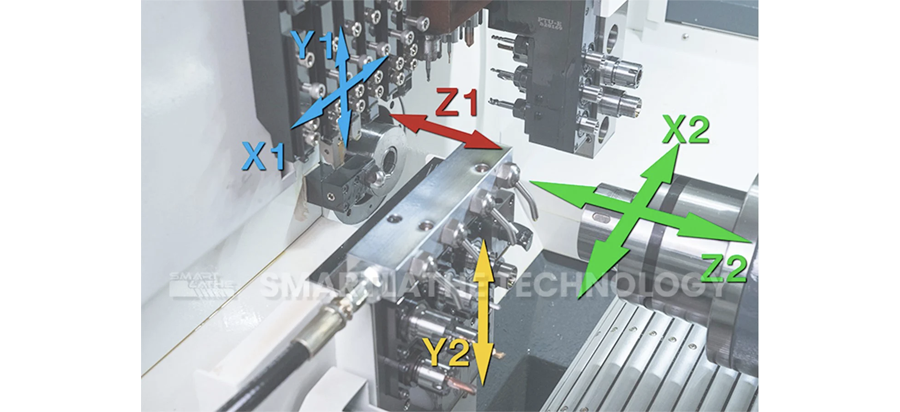

Eksen Konfigürasyonu

Eksen sayısı, makinenin üretebileceği geometrik karmaşıklığı belirler. 3 eksenli CNC makineler X, Y ve Z düzlemlerinde çalışır. Birçok uygulama için yeterli olsa da karmaşık geometrilerde sınırlıdır.

Dördüncü ve beşinci eksen eklendiğinde iş parçası veya takım kafası dönebilir. Bu sayede çoklu bağlama ihtiyacı ortadan kalkar ve karmaşık şekiller tek operasyonla üretilebilir. 5 eksenli makineler daha yüksek yatırım gerektirse de karmaşık parçalarda çevrim süresini azaltır. Çok eksenli sistemler, özellikle yüksek hassasiyet gerektiren alanlarda sürekli gelişmektedir.

İş parçası ile takım hareketi arasındaki ilişki de CNC makine türünü belirler. Frezelerde parça sabitlenir, dönen kesici takımlar talaş kaldırır. Tornalarda ise iş parçası döner, kesici takım sabittir. Bu temel fark, her makinenin en uygun kullanım alanını belirler.

CNC lazer kesim, router, plazma kesim, su jeti ve EDM makineleri ise farklı hareket prensipleri ve malzeme kaldırma yöntemleri kullanır.

En Yaygın 10 CNC İşleme Türü

Modern üretim, farklı kabiliyetlere sahip çeşitli CNC makinelerine dayanır. Çoğu CNC makinesi, kesme yöntemi ve kullanım amacına göre kategorize edilir.

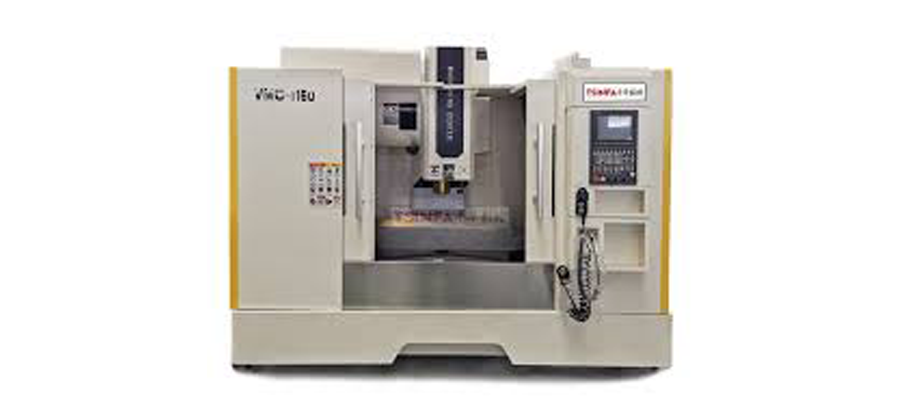

1. CNC Freze Makineleri

CNC freze makineleri, dünya genelinde üretim tesislerinde en yaygın kullanılan makinelerdendir. İş parçası sabitlenir ve dönen kesici takımlar birden fazla eksende hareket ederek malzeme kaldırır.

Basit delme operasyonlarından karmaşık çok yüzeyli işleme işlemlerine kadar geniş bir kullanım alanına sahiptir. Modern frezeler; yüzey frezeleme, omuz frezeleme, kılavuz çekme, delme ve hatta tornalama gibi işlemleri tek bağlamada gerçekleştirebilir.

Havacılık, otomotiv, medikal cihaz ve elektronik sektörlerinde yaygın olarak kullanılır. Çelik, alüminyum, titanyum gibi metallerin yanı sıra sert plastikler ve kompozit malzemeleri işleyebilir.

Avantajlar:

• Karmaşık geometrileri yüksek toleransla üretir
• Tek bağlamada birden fazla operasyon
• Geniş malzeme uyumluluğu
• Yüksek tekrarlanabilirlik

Sınırlamalar:

• Büyük makineler geniş alan gerektirir
• Karmaşık programlama uzmanlık ister

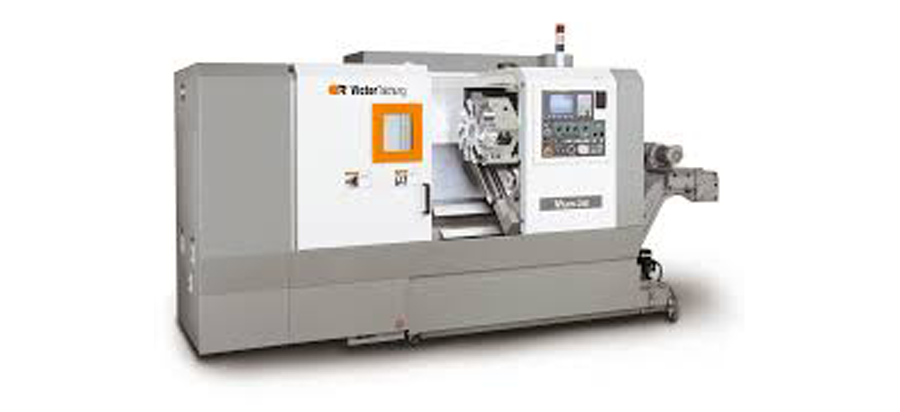

2. CNC Tornalar

CNC tornalar, simetrik parçaların işlenmesinde uzmanlaşmıştır. İş parçası merkez ekseni etrafında dönerken sabit kesici takım malzeme kaldırır.

Şaftlar, burçlar, bağlantı elemanları ve silindirik parçalar için idealdir. Canlı takımlı tornalar frezeleme operasyonlarını da gerçekleştirebilir.

Avantajlar:

• Silindirik parçalarda yüksek verim
• İyi yüzey kalitesi
• Kısa çevrim süresi

Sınırlamalar:

• Rotasyonel geometriyle sınırlı

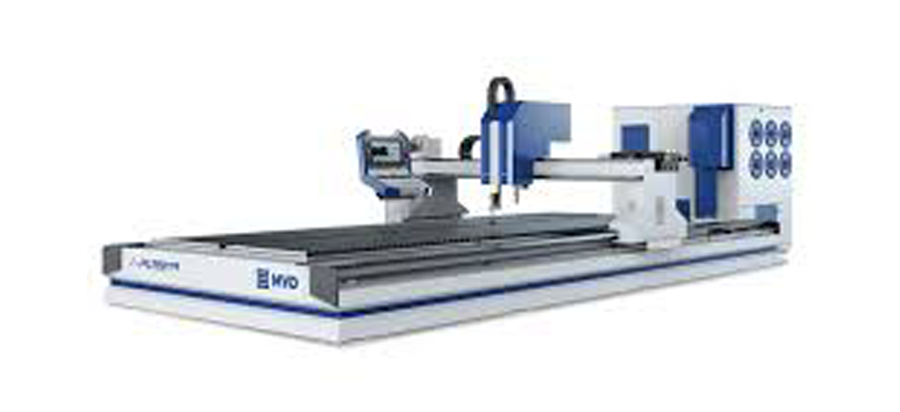

3. CNC Plazma Kesiciler

Elektriksel iletken malzemeleri kesmek için plazma arkı kullanır. Yaklaşık 30.000°F sıcaklıkta plazma oluşturarak metali eritir ve uzaklaştırır.

Avantajlar:

• Kalın metalde hızlı kesim
• Lazerden daha ekonomik

Sınırlamalar:

• Sadece iletken malzemeler
• Lazer kadar pürüzsüz kenar kalitesi yok

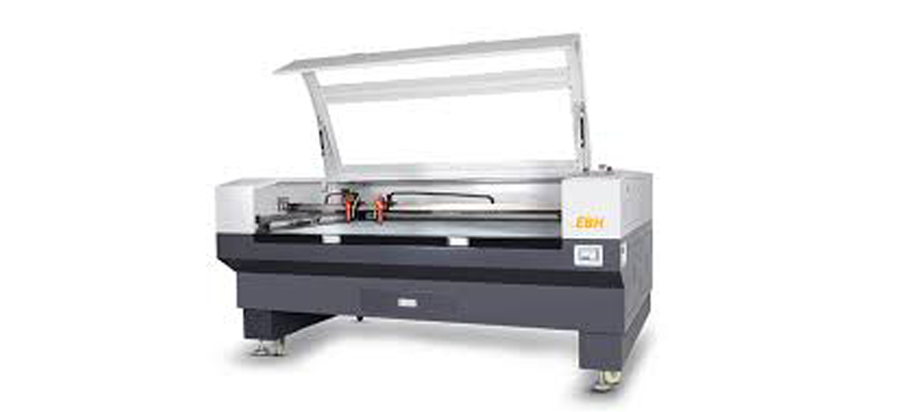

4. CNC Lazer Kesim Makineleri

Yoğunlaştırılmış lazer ışınıyla malzemeyi eritir veya buharlaştırır. Yüksek hassasiyet ve temiz kesim sağlar.

Avantajlar:

• Çok yüksek doğruluk
• Temiz kesim yüzeyi
• Temassız işlem

Sınırlamalar:

• Kalın malzemede hız düşer
• Yüksek yatırım maliyeti

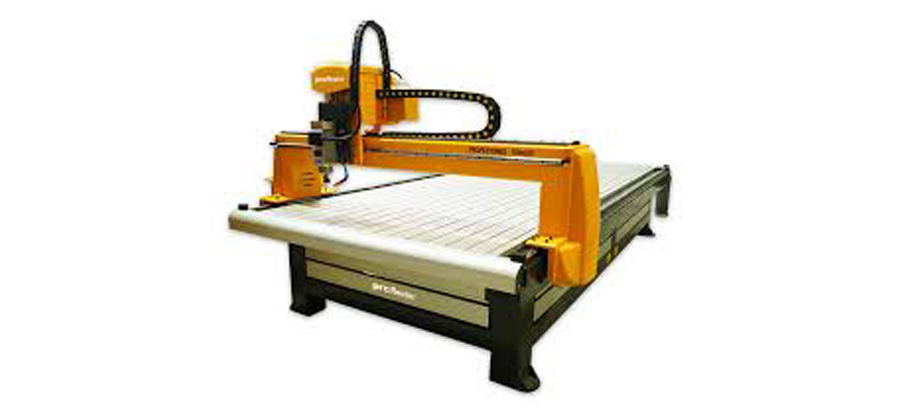

5. CNC Router Makineleri

Ahşap, plastik ve alüminyum gibi daha yumuşak malzemeler için tasarlanmıştır. Yüksek devirli spindle ile hızlı talaş kaldırır.

Avantajlar:

• Geniş işleme alanı
• Uygun yatırım maliyeti

Sınırlamalar:

• Sert metaller için uygun değil

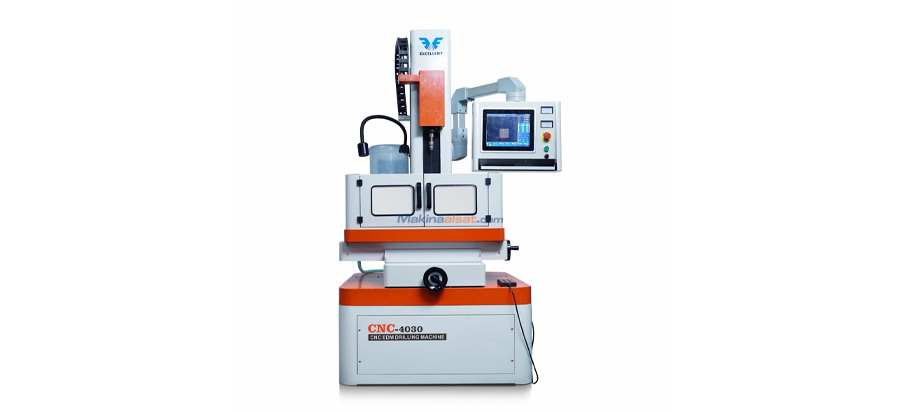

6. CNC Delme Makineleri

Hassas konumlandırma ile delik açma işlemleri için kullanılır. Özellikle seri üretimde delik doğruluğu kritik öneme sahiptir.

Avantajlar:

• Hassas delik konumu
• Yüksek tekrar hassasiyeti

Sınırlamalar:

• Temel olarak delme operasyonlarıyla sınırlı

7. CNC Taşlama Makineleri

Aşındırıcı taş ile mikron seviyesinde hassasiyet sağlar. Isıl işlem görmüş parçaların finiş işlemleri için idealdir.

Avantajlar:

• Çok dar tolerans
• Üstün yüzey kalitesi

Sınırlamalar:

• Yavaş talaş kaldırma

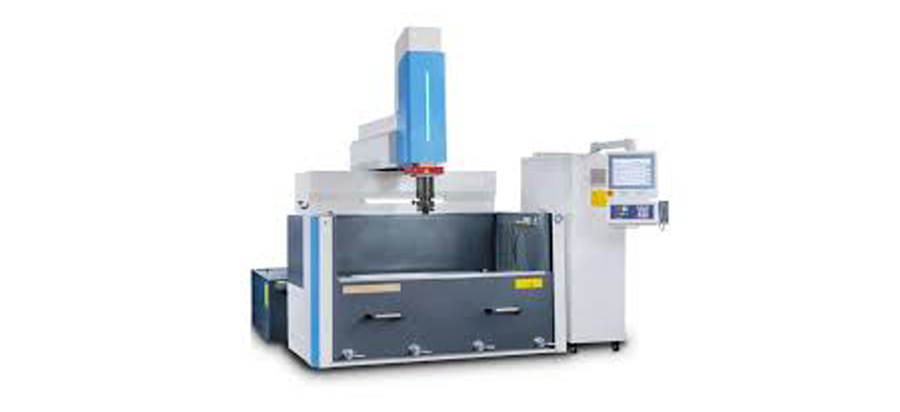

8. CNC EDM (Elektro Erozyon)

Elektrik kıvılcımlarıyla iletken malzemeyi aşındırır. Sertleştirilmiş takım çeliği için idealdir.

Avantajlar:

• Sert malzemede etkili
• Karmaşık şekiller

Sınırlamalar:

• Yavaş proses
• Sadece iletken malzemeler

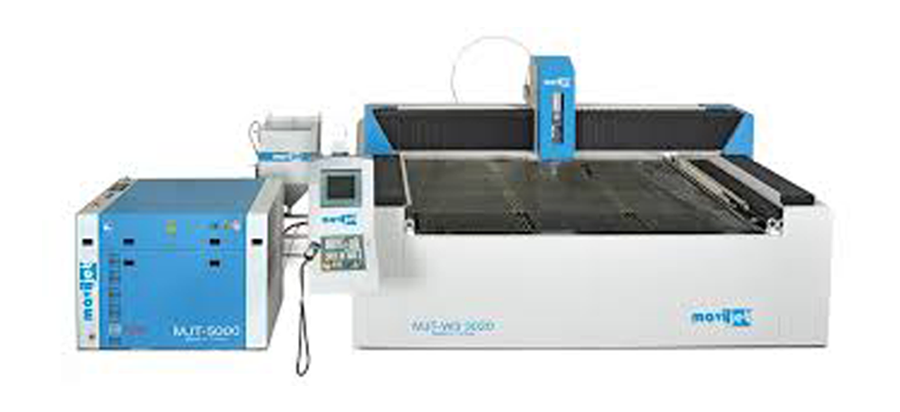

9. CNC Su Jeti

Yüksek basınçlı su ve aşındırıcı ile soğuk kesim yapar. Isıl deformasyon oluşturmaz.

Avantajlar:

• Isıl etki yok
• Çok geniş malzeme yelpazesi

Sınırlamalar:

• Aşındırıcı maliyeti

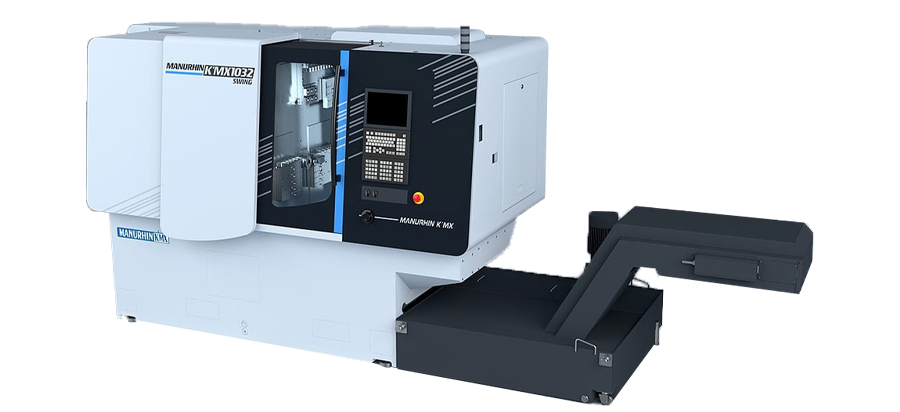

10. CNC Swiss Makineleri

Swiss tipi CNC makineleri küçük ve hassas parçalar için geliştirilmiştir. Kılavuz burç sistemi sayesinde ince ve uzun parçalarda sapma oluşmaz.

Medikal vidalar, havacılık bağlantı elemanları, saat parçaları ve konnektör pinleri gibi küçük, çok özellikli parçalar için idealdir.

Avantajlar:

• Küçük çaplı uzun parçalarda üstün performans
• Yüksek hassasiyet
• Seri üretime uygun

Sınırlamalar:

• Küçük çapla sınırlı
• Yüksek yatırım maliyeti

Doğru CNC Makinesini Seçmek

Makine seçimi şu faktörlere bağlıdır:

• Parça geometrisi
• Malzeme türü
• Üretim hacmi
• Atölye alanı ve enerji gereksinimi
• Operatör yetkinliği

Temel prensip şudur: Parçayı doğru işleme yöntemiyle eşleştirin, malzemeyi doğru analiz edin ve bütçe ile kabiliyet arasında denge kurun.

Modern CNC teknolojisi gelişmeye devam etse de doğru makine seçimi, üretim başarısının temelini oluşturur.
