Metal işleme sektörü daha yüksek devirler, daha zor işlenen malzemeler, daha dar toleranslar ve artan işletme maliyetleri ile evrilirken, sürekli optimizasyon kaçınılmaz hale geliyor. Makine, kesici takımlar, prosesler, otomasyon ve operatör eğitimi bu sürecin önemli parçalarıdır. Ancak en iyi makineler ve operasyonlar bile, iş mili ile takım tutucu ve kesici takım arasındaki ara yüz kadar başarılıdır.

Bu makalede, en baştan başlayarak temel takım tutucu anatomisinden seçim kriterlerine ve bakıma kadar tüm konuları ele alacağız.

Takım Tutucunun Anatomisi: Başarılı Bir Takım Bağlama İçin Bilmeniz Gereken Her Şey

Takım Tutucunun Parçaları Nelerdir?

Temel işleme bilgisine sahipseniz, takım tutucunun adından da anlaşılacağı gibi, kesici takımı iş mili dönerken ve talaş oluşurken makine içinde güvenli şekilde sabitleyen bir bileşen olduğunu bilirsiniz. Şimdi takım tutucunun anatomisine daha yakından bakalım.

Takım Tutucunun Anatomisi: Başarılı Bir Takım Bağlama İçin Bilmeniz Gereken Her Şey

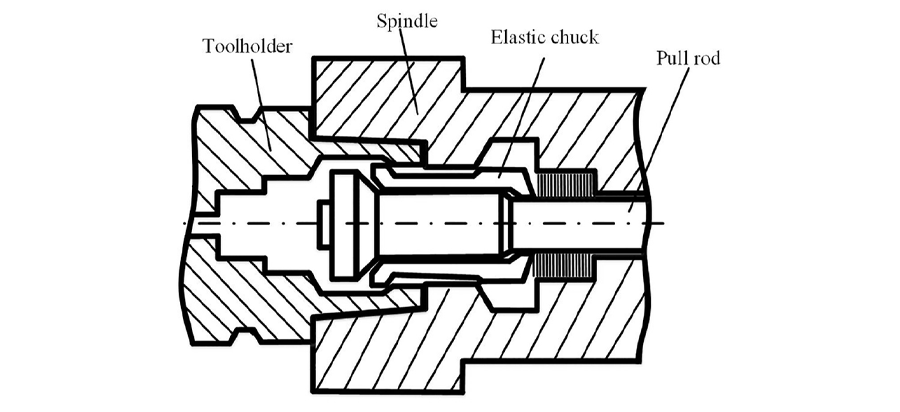

1. Pull Stud / Retention Knob (Çektirme Civatası)
   Pull stud, yani retention knob, takım tutucunun üst kısmında yer alan ve kesme işlemi sırasında takımın makinenin çekme mili (drawbar) sistemine güvenli şekilde bağlı kalmasını sağlayan bağlantı elemanıdır. Çoğu zaman takım tutma sisteminde göz ardı edilen bir bileşendir, ancak bu kritik parçaya binen yük giderek artmaktadır. İş mili devirleri ve kesme kuvvetleri arttıkça, pull stud üzerindeki sıkma basıncı da artar. Hatalı, aşınmış veya düşük kaliteli bir pull stud en iyi ihtimalle hassasiyet sorunlarına, en kötü ihtimalle ciddi kazalara yol açabilir.Bunun nedeni şudur: Takım tezgâhlarındaki tutucu sistemler genellikle yük altında sıkışan disk yaylardan (Belleville yayları) oluşur. Pull stud yüzeyi hatalıysa, tutma kuvveti değişkenlik gösterir; geometri veya temas yüzeyinde yalnızca 0.004” (yaklaşık 0,10 mm) fark bile takım tutma kuvvetini ve konumlama hassasiyetini önemli ölçüde etkileyebilir.Başka bir deyişle, raftan rastgele bir retention knob alıp kullanmak doğru değildir. Takım tutma uzmanlarının dediği gibi: “En az hassas bileşeniniz kadar hassassınızdır.”Makineye özel tasarlanmış bir pull stud seçtiğinizden emin olun, aşınma açısından düzenli kontrol edin ve üretici tavsiyelerine göre değiştirin. Ayrıca doğru montaj (tork anahtarı kullanarak) kritik öneme sahiptir. Çektirme civatasının koniğin küçük çap tarafını deforme etmediğinden emin olun.
2. Shank / Taper (Sap / Konik)

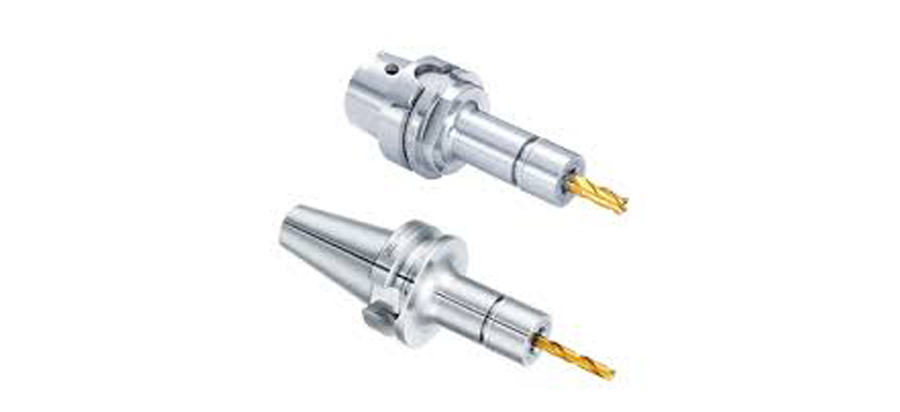

   Takım tutucunun sapı veya konik kısmı, takım tutucuyu makinenin iş miline bağlar. Sıkı ve güvenli bir temas, hassasiyet için hayati önem taşır. Sapın tipi, konik açısı ve ölçüsü makinenin iş mili tipi ile uyumlu olmalıdır. Örneğin, CAT ve BT sistemleri dik konik sap kullanır. HSK takım tutucular yüksek devir hassasiyeti için kısa, içi boş konik ve yüzey teması kullanır. CAPTO ise modülerlik ve yüksek rijitlik için tasarlanmış çokgen konik bir ara yüz sunar.Geleneksel dik konik takım tutucular ağır hizmet uygulamaları için uygundur; büyük takımlar ve düşük devirli makineler için idealdir. HSK silindirik takım tutucular ise mikron seviyesinde işleme ve yüksek devirler için daha uygundur.Tüm takım tutucu bileşenlerinde olduğu gibi, sap kısmı da kusursuz olmalı ve yüksek hassasiyet standartlarında üretilmelidir. Görsel ve fiziksel kontrol yapın. Yüzey pürüzsüz, çapaksız ve ayna parlaklığında olmalıdır.
3. Flanş
   Flanş, takım tutucunun görünür “dudak” kısmıdır ve iş mili üzerinde doğru hizalanmasını sağlayarak ek stabilite sunar.Yalnızca konik ile iş mili arasındaki temas yeterli değildir; kaliteli bir takım tutucu, flanş ile iş mili yüzeyi arasında da temas sağlamalıdır. Bu çift temas sayesinde, daha geniş temas çapı nedeniyle daha yüksek rijitlik elde edilir. Ancak dikkat edilmelidir: Tüm çift temaslı takım tutucular aynı kalitede değildir.Özellikle CAT tipi tutucularda V-flanşın bütünlüğü çok önemlidir; otomatik takım değiştirici (ATC) ile kullanımda hassas taşlanmış flanş yüzeyleri hem daha yüksek rijitlik hem de daha tekrarlanabilir takım değişimi sağlar.
4. Collet / Chuck
   Collet veya chuck, takım tipine bağlı olarak kesici takımı sabitleyen ve kesme sırasında stabil tutan bileşendir. Collet, takım etrafında bir bilezik gibi davranarak sıkıldığında homojen sıkma kuvveti uygular. Chuck ise hidrolik, shrink-fit (ısıl geçme) veya mekanik sıkma yöntemleriyle takımı sabitler. Matkap aynalarında çeneler bulunabilir; ancak yüksek performanslı freze aynalarının çoğunda çene yapısı yoktur.Chuck sistemleri daha çok yönlü ve kullanımı daha kolaydır, ancak hassasiyet açısından collet sistemlerine göre dezavantajlı olabilir. Mikron seviyesinde hassasiyetin kritik olmadığı ağır iş uygulamalarında tercih edilebilir.Collet sistemleri ise daha homojen sıkma ve düşük salgı (runout) sunarak daha yüksek hassasiyet sağlar. Ancak her uygulama için uygun ölçüde collet gerektirdiğinden daha geniş bir stok ihtiyacı doğurur.

Takım Tutucu Seçiminde Dikkat Edilmesi Gerekenler

Bir önceki bölümde iş mili sistemi ve collet–chuck tercihi gibi seçim kriterlerine değindik. Ancak doğru takım tutucu tipini seçmek sürecin yalnızca yarısıdır. Bundan sonra doğru tedarikçiyi belirlemek gerekir.

Takım tutucular işleme operasyonlarının başarısında kritik rol oynadığından, hassasiyeti, parça kalitesini ve takım ömrünü artıracak premium ürünlere yatırım yapmak mantıklıdır.

Üretim Standartları ve Malzeme Kalitesi Nedir?

Bu soru retention knob, collet ve somun dahil tüm takım tutucu bileşenleri için geçerlidir.

Kaliteli üreticiler:

• Tüm bileşenleri hassas toleranslarda ve ayna yüzey kalitesinde taşlar
• Parçaları elle ölçer ve kontrol eder
• Yüksek kaliteli takım çeliği kullanır
• Retention knob üzerine üretim tarihi işleyerek zamanında değişim sağlar
• Üretim, ısıl işlem ve taşlama süreçlerini kendi bünyesinde yapar

Takım Tutucunun Maksimum Performans İçin Bakımı

Doğru takım tutucuyu seçtiniz; ancak temizlik ve bakım ihmal edilmemelidir. Uzun vadeli performans için bu iki unsur kritik önemdedir.

Takım Tutucunun Anatomisi: Başarılı Bir Takım Bağlama İçin Bilmeniz Gereken Her Şey

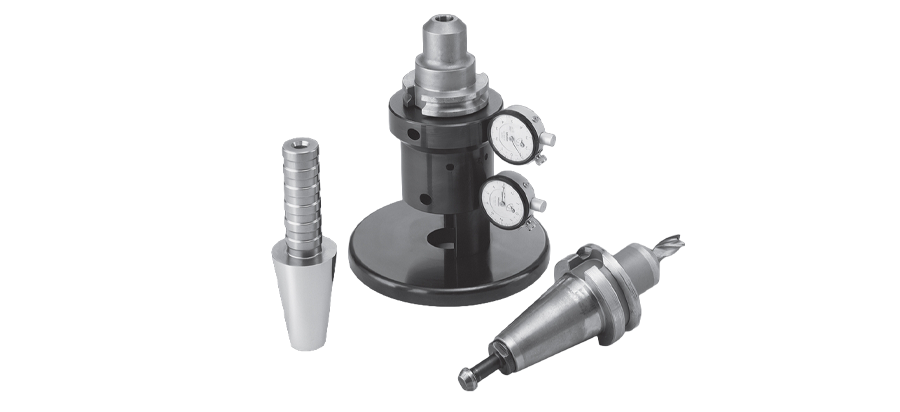

• Temizlik
  İş mili, konik ve iç delik temizleme ekipmanlarını bulundurun. Talaş, soğutma sıvısı kalıntıları ve kir birikimi hasara ve korozyona yol açar. Temizlik, optimum temas yüzeyini korur ve takım ile tutucu ömrünü uzatır.
• Kontrol
  Düzenli kontroller küçük sorunların büyümesini engeller. Takım tutucuda darbe izi, çizik ve konik yüzeyde hasar olup olmadığını kontrol edin. Küçük bir çizik bile hassasiyeti düşürerek yeniden işleme veya hurdaya neden olabilir.
• Yağlama
  Collet ve somun gibi kritik bileşenlerin yağlanması pas ve korozyonu önler ve düzgün çalışmayı sağlar. Üretici tavsiyelerine uygun, kaliteli yağlayıcılar kullanılmalıdır.
• Depolama
  Kullanılmadığında takım tutucuların nasıl saklandığı performansı etkiler. Toz, kir ve nem takım tutucu ömrünü kısaltır. Kapalı, düzenli ve tip/ölçü bazlı organize edilmiş depolama sistemleri tercih edilmelidir.

Sonuç

Hassas imalatta takım tutma hiçbir zaman ikincil bir konu olmamalıdır. Doğru takım tutucular; yüksek rijitlik, düşük salgı ve üstün hassasiyet sağlayarak parça kalitesi, verimlilik, takım ömrü ve genel işleme başarısını belirleyen en güçlü faktörlerden biri haline gelir.
